Изготовление компенсатора КЛО
Компенсатор КЛО изготавливается по СТ ТОО 40567538-003-2016. Данный стандарт разработан нашей компанией и он действует на территории Республики Казахстан. Стандарт разрабатывался с учетом современных требований и материалов, на основании него мы получаем сертификаты соответствия и гарантируем высокое качество компенсаторов.
Данный стандарт распространяется на изделия, предназначенные для компенсации температурных и механических перемещений трубопроводов с внутренним диаметром от 100 до 8000 мм, проводящих рабочие среды разной агрессивности при температуре стенки не ниже минус 70 °С, до плюс 525 °С, давление от 0,1 МПа до 1,6 МПа, и применяемых в химической, нефтехимической, нефтеперерабатывающей и иных отраслях промышленности.
По заказу возможно изготовление с внутренними обечайками и дренажными трубками.
Устройство рассчитано на эксплуатацию в условиях умеренного и тропического климата по ГОСТ 16350. Климатическое исполнение (В), категория размещения 1 по ГОСТ 15150.
Предприятие изготавливает линзы двумя способами:
1. Без шва в вершине линзы с сохранением исходных параметров по остаточной толщине.
2.Из двух полулинз, сваренных на автоматических машинах в вершине линзы.
Типы КЛО

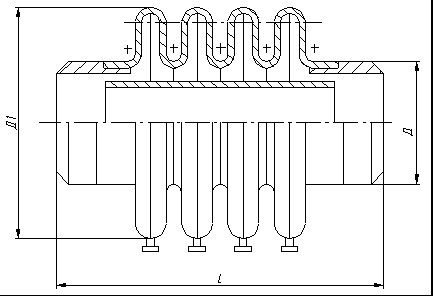

Линзовые компенсаторы изготавливаются с одной, двумя, тремя и четырьмя линзами. Большее количество линз обеспечивает компенсатору расширенный осевой ход. Можем изготовить компенсатор с большим количеством линз, под ваши требования.
Следует учитывать, что компенсатор линзовый должен храниться в упаковке изготовителя при температуре окружающего воздуха от минус 20 до плюс 40 градусов и относительной влажности до 80%. Воздух в помещении не должен содержать примесей паров и газов, вызывающих коррозию.
Основные параметры компенсаторов можете узнать, отправив нам запрос.
| Исполнение компенсатора | Марка стали | Температура стенки, гр.С | Давление среды, МПа, не более |
|---|---|---|---|
| КЛО М1 | Ст3пс2, Ст3сп2 | От –10 до + 200 | От 0,1 до 1,6 |
| КЛО М1 | Ст3пс2, Ст3сп2 | От –15 до + 350 | От 0,1 до 1,6 |
| КЛО М1 | Ст3пс2, Ст3сп2 | От –30 до + 380 | От 0,1 до 1,6 |
| КЛО М1-2 | Ст3пс4, Ст3сп4 | От –20 до + 200 | 0,07 |
| КЛО М1-3 | Ст3пс5, Ст3сп5 | От –20 до + 380 | — |
| КЛО М3 | 09Г2С, 09Г2СА | От –70 до + 420 | От 0,1 до 1,6 |
| КЛО М3-1 | 09Г2С, 10Г2С1 | От–70 до + 200 | От 0,1 до 1,6 |
| КЛО М3-2 | 16ГС, 09Г2С | От–40 до + 420 | От 0,1 до 1,6 |
| КЛО М4 | 12Х18Н10Т | От–70 до + 525 | От 0,1 до 1,6 |
| КЛО М4-1 | 08Х18Н10Т | От–70 до + 525 | От 0,1 до 1,6 |
