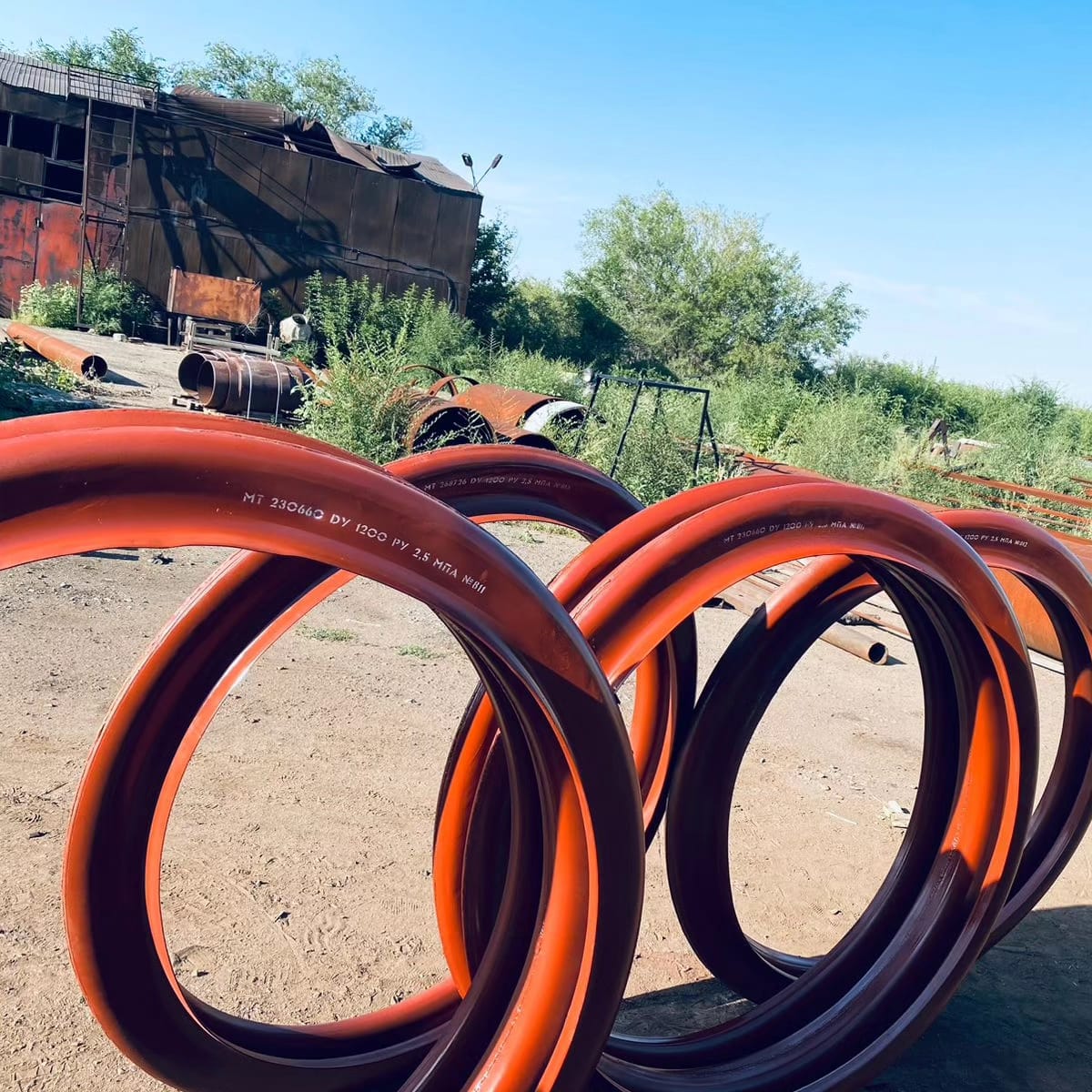

Отраслевой стандарт ОСТ 34-235-73, разработан взамен МВН 195-63, и также заменяет чертежи МТ 268726, БК-590902СБ на однолинзовые компенсаторы диаметрами от 100 до 1400 мм, давлением рабочим от от 0,1 до 0,6 МПа. Главным отличием от других линзовых компенсаторов является отсутствие патрубков, привариваемых к линзам. Линзы ввариваются непосредственно в трубопровод. Используемые марки сталей: СТ3ПС, 09Г2С, Ст20.

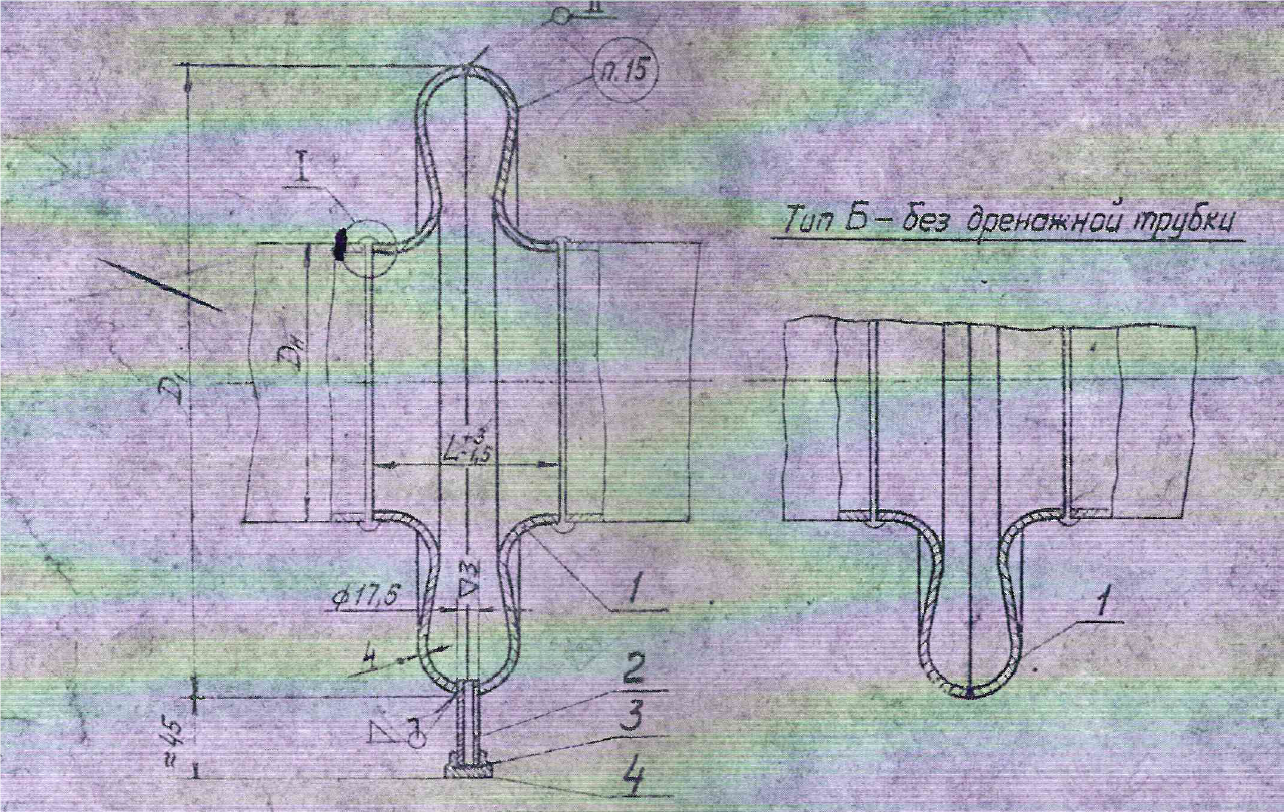

Компенсатор состоит из двух полулинз, свариваемых в вершине линзы.
| Обозначение компенсатора линзового | Давление рабочее, кг/см2 | Давление пробное, кг/см2 | D_H | D_1 | L | Масса кг, Тип А | Масса кг, Тип Б | Жесткость компенсатора R_kкгс |
|---|---|---|---|---|---|---|---|---|
| 01 ОСТ 34-235-73 | 6 | 9 | 108 | 358 | 90 | 7,30 | 7,20 | 1730 |
| 02 | 6 | 9 | 133 | 383 | 90 | 7,80 | 7,70 | 1850 |
| 03 | 6 | 9 | 159 | 408 | 90 | 8,30 | 8,20 | 1980 |
| 04 | 6 | 9 | 219 | 458 | 90 | 10,5 | 10,4 | 2310 |
| 05 | 6 | 9 | 273 | 508 | 140 | 12,9 | 12,8 | 2610 |
| 06 | 6 | 9 | 325 | 558 | 140 | 14,7 | 14,6 | 2820 |
| 07 | 6 | 9 | 377 | 618 | 140 | 16,8 | 16,7 | 3100 |
| 08 | 6 | 9 | 426 | 668 | 140 | 19,2 | 19,1 | 3340 |
| 09 | 6 | 9 | 478 | 718 | 140 | 19,7 | 19,6 | 3620 |
| 10 | 6 | 9 | 530 | 768 | 140 | 21,4 | 21,3 | 3890 |
| 11 | 6 | 9 | 630 | 868 | 140 | 24,9 | 24,8 | 4410 |
| 12 | 6 | 9 | 720 | 958 | 140 | 27,7 | 27,6 | 4870 |
| 13 | 6 | 9 | 820 | 1058 | 140 | 31,5 | 31,4 | 5370 |
| 14 | 6 | 9 | 920 | 1158 | 140 | 34,2 | 34,1 | 5860 |
| 15 | 6 | 9 | 1020 | 1258 | 140 | 37,6 | 37,5 | 6390 |
| 16 | 4 | 6 | 1220 | 1458 | 140 | 44,1 | 44,0 | 820 |
| 17 | 4 | 6 | 1420 | 1670 | 140 | 49,0 | 48,9 | 8720 |
| Обозначение компенсатора линзового | Предварительная деформация | Гидравлический распор P_qкгс, при давлении 9 кгс/см2 | Гидравлический распор P_Q кгс, при давлении 6 кгс/см2 | Гидравлический распор Pq кгс, при давлении 4 кгс/см2 | Гидравлический распор Pq кгс, при давлении 2,5 кгс/см2 | Полная компенсирующая способность при рабочем давление 6 кгс/см2 | Полная компенсирующая способность при рабочем давление 4 кгс/см2 | Полная компенсирующая способность при рабочем давление 2,5 кгс/см2 |
| 01 ОСТ 34.235-73 | 7,5 | 3320 | 2210 | 1475 | 922 | 14,0 | 14,5 | 14,5 |
| 02 | 7,0 | 4050 | 2700 | 1800 | 1122 | 13,0 | 13,5 | 13,5 |
| 03 | 7,0 | 4880 | 3260 | 2170 | 1355 | 13,0 | 13,0 | 13,5 |
| 04 | 6,0 | 6925 | 4620 | 3080 | 1920 | 11,0 | 11,0 | 11,5 |
| 05 | 5,5 | 9160 | 6100 | 4070 | 2545 | 10,0 | 10,0 | 10,5 |
| 06 | 5,5 | 12100 | 8060 | 5400 | 3360 | 9,5 | 10,0 | 10,5 |
| 07 | 5,5 | 14900 | 9940 | 6620 | 4140 | 9,5 | 10,0 | 10,5 |
| 08 | 5,5 | 18200 | 12100 | 8070 | 5050 | 9,5 | 10,0 | 10,5 |
| 09 | 5,5 | 22300 | 14900 | 9920 | 6200 | 9,5 | 10,0 | 10,5 |
| 10 | 5,5 | 26700 | 17800 | 11870 | 7420 | 8,0 | 9,0 | 10,0 |
| 11 | 5,0 | 35960 | 24000 | 15950 | 10000 | 8,0 | 9,0 | 10,0 |
| 12 | 5,0 | 45300 | 30200 | 20100 | 12000 | 8,0 | 8,5 | 9,0 |
| 13 | 5,0 | 57800 | 38500 | 25700 | 16050 | 8,0 | 8,5 | 9,0 |
| 14 | 5,0 | 70700 | 47200 | 31400 | 19650 | 8,0 | 8,5 | 9,0 |
| 15 | 5,0 | 85400 | 56900 | 37900 | 23700 | 7,0 | 8,0 | 9,0 |
| 16 | 5,0 | 79100 | 52700 | 33000 | 8,5 | 9,0 | ||
| 17 | 5,0 | 106000 | 70600 | 44200 | 8,5 | 9,0 |
