Компенсатор ОСТ 34-10-574 двухлинзовый угловой

Угловые линзовые компенсаторы производятся в компании в строгости с стандартом предприятия — Dу от 100 до 2200 мм, используемые для компенсации температурных колебаний трубопроводов по длине (П-образные, Г-образные, Z-образные и других различные схемах шарнирных компенсаций, в неагрессивных или малоагрессивных среде). Установленное давление (Ру) до 1,6 МПа (16 кгс/см2), а температура не более 300° и для Dу менее 400мм с температурой менее 425 °.

Для обозначения компенсаторов используется в названии Ру и Dy, например
Угловой компенсатор двухлинзовой с параметрами Ру ≤ 0,6 (6 кгс/см2) и Dy 125мм имеет обозначение Компенсатор 0,6 (6)-125 02 ОСТ 34-10-574 СТ ТОО 40567538-003-2016.

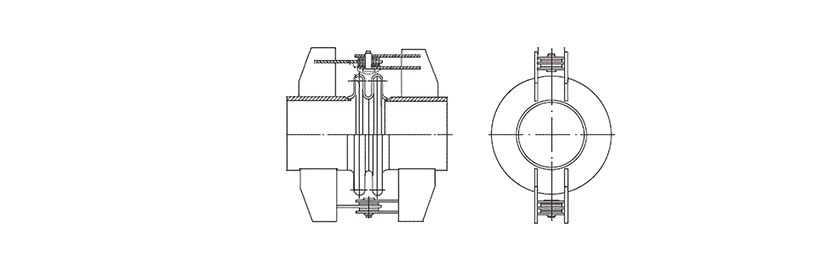

Техническая схема: Компенсатор ОСТ 34-10-574 двухлинзовый угловой

Обозначение компенсатора	Давление условное, Ру, Мпа (кгс/см2)	Проход условный, Dy	Dh	L	H	B	S	S1	Угол изгиба компенсатора, град	Жесткость линзы на изгиб, н-м	Масса, кг
01 ОСТ 34-10-574	0,6 (6)	100	108	468	360	40	4	2,5	5 гр 24 мин	79	11
02	0,6 (6)	125	133	468	385	40	4	2,5	4 гр 54 мин	121	12
03	0,6 (6)	150	159	468	415	40	5	2,5	4 гр 30 мин	178	14
04	0,6 (6)	200	219	528	515	40	7	2,5	3 гр 44 мин	367	27
05	0,6 (6)	250	273	528	565	60	8	2,5	3 гр 15 мин	621	36
06	0,6 (6)	300	325	528	620	60	8	2,5	2 гр 54 мин	955	44
07	0,6 (6)	350	377	628	670	60	9	2,5	2 гр 36 мин	1390	67
08	0,6 (6)	400	426	628	720	80	9	2,5	2 гр 22 мин	1910	76
09	0,6 (6)	450	478	728	810	80	7	2,5	2 гр 10 мин	2550	88
10	0,6 (6)	500	530	728	865	80	8	2,5	1 гр 58 мин	3390	104
11	0,6 (6)	600	630	848	1020	100	8	2,5	1 гр 44 мин	5390	154
12	0,6 (6)	700	720	848	1110	120	10	2,5	1 гр 32 мин	7770	204
13	0,6 (6)	800	820	848	1205	150	11	2,5	1 гр 20 мин	11100	245
14	0,6 (6)	900	920	1008	1310	150	12	2,5	1 гр 16 мин	15300	337
15	0,6 (6)	1000	1020	1008	1410	150	14	2,5	1 гр 04 мин	20500	410
16	0,6 (6)	1200	1220	1128	1665	200	14	3	0 гр 54 мин	59800	608
17	0,6 (6)	1400	1420	1368	1900	250	14	3	0 гр 48 мин	92200	840
18	0,6 (6)	1600	1620	1368	2090	300	20	3	0 гр 42 мин	134623	1269
19	0,6 (6)	1800	1820	1368	2295	300	25	3	0 гр 38 мин	188451	1703
20	0,6 (6)	2000	2040	1578	2520	300	25	3	0 гр 34 мин	262236	2200
21	0,6 (6)	2200	2240	1578	2710	350	25	3	0 гр 30 мин	344017	2411
22	1,0 (10)	100	108	468	360	40	4	3	4 гр 08 мин	139	11
23	1,0 (10)	125	133	468	385	40	4	3	3 гр 43 мин	213	13
24	1,0 (10)	150	159	468	415	40	5	3	3 гр 23 мин	313	15
25	1,0 (10)	200	219	528	510	60	7	3	2 гр 52 мин	645	30
26	1,0 (10)	250	273	528	565	60	8	3	2 гр 30 мин	1092	38
27	1,0 (10)	300	325	628	620	60	8	3	2 гр 14 мин	1679	56
28	1,0 (10)	350	377	628	670	80	9	3	2 гр 01 мин	2445	71
29	1,0 (10)	400	426	728	760	80	9	3	1 гр 50 мин	3350	97
30	1,0 (10)	450	478	728	810	80	10	3	1 гр 40 мин	4530	113
31	1,0 (10)	500	530	728	860	100	11	3	1 гр 32 мин	5960	136
32	1,0 (10)	600	630	848	1020	120	12	3	1 гр 20 мин	9490	221
33	1,0 (10)	700	720	848	1110	120	14	4	1 гр 05 мин	33500	282
34	1,0 (10)	800	820	1028	1195	200	16	4	0 гр. 58 мин	48000	449
35	1,0 (10)	900	920	1028	1300	200	18	4	0 гр 52 мин	68200	533
36	1,0 (10)	1000	1020	1028	1460	200	20	4	0 гр 48 мин	88400	648
37	1,0 (10)	1200	1220	1228	1665	200	20	4	0 гр 40 мин	147000	900
38	1,0 (10)	1400	1420	1408	1900	250	25	4	0 гр 34 мин	226000	1444
39	1,6 (16)	100	108	468	360	40	4	4	3 гр 12 мин	344	13
40	1,6 (16)	125	133	468	385	40	4	4	2 гр 56 мин	526	15
41	1,6 (16)	150	159	528	445	60	5	4	2 гр 40 мин	771	26
42	1,6 (16)	200	219	528	510	60	7	4	2 гр 14 мин	1582	33
43	1,6 (16)	250	273	628	560	80	8	4	1 гр 57 мин	2685	54
44	1,6 (16)	300	325	628	615	80	8	4	1 гр 41 мин	4127	65
45	1,6 (16)	350	377	628	665	100	9	4	1 гр 32 мин	6007	80
46	1,6 (16)	400	426	848	815	100	9	4	1 гр 24 мин	8230	128
47	1,6 (16)	450	478	848	865	100	10	4	1 гр 18 мин	11100	150
48	1,6 (16)	500	530	968	915	120	11	4	1 гр 11 мин	14630	211
49	1,6 (16)	600	630	968	1020	120	14	4	1 гр 02 мин	23300	276
50	1,6 (16)	700	720	1028	1090	200	16	4	0 гр 56 мин	33500	416
51	1,6 (16)	800	820	1028	1255	200	18	4	0 гр 50 мин	48000	522
52	1,6 (16)	900	920	1128	1360	200	20	4	0 гр 45 мин	66200	668
53	1,6 (16)	1000	1020	1328	1500	200	20	4	0 гр 41 мин	88400	857
54	1,6 (16)	1200	1220	1608	1700	220	25	4	0 гр 34 мин	147000	1488
55	1,6 (16)	1400	1420	1808	1940	250	25	4	0 гр 29 мин	226000	1942
56	1,0 (10)	700	720	1128	1125	120	10	4	1 гр 05 мин	33500	339
57	1,0 (10)	800	820	1128	1215	200	11	4	0 гр 58 мин	48000	450
58	1,0 (10)	900	920	1188	1320	200	12	4	0 гр 52 мин	66200	523
59	1,0 (10)	1000	1020	1188	1480	200	14	4	0 гр 48 мин	88400	662
60	1,0 (10)	1200	1220	1688	1730	200	14	4	0 гр 40 мин	147000	1128
61	1,0 (10)	1400	1420	2028	1955	250	14	4	0 гр 34 мин	226000	1600
62	1,6 (16)	600	630	1128	1040	120	8	4	1 гр 02 мин	23300	319
63	1,6 (16)	700	720	1328	1110	200	10	4	0 гр 56 мин	33500	472
64	1,6 (16)	800	820	1428	1280	200	11	4	0 гр 50 мин	48000	644
65	1,6 (16)	900	920	1688	1420	200	12	4	0 гр 45 мин	66200	877
66	1,6 (16)	1000	1020	1688	1530	200	14	4	0 гр 41 мин	88400	1042
67	1,6 (16)	1200	1220	2088	1730	220	14	4	0 гр 34 мин	147000	1634
68	1,6 (16)	1400	1420	2528	1965	250	14	4	0 гр 29 мин	226000	2259
