Число линз компенсатора выбирается в зависимости от необходимой компенсирующей способности. Чаще всего применяются компенсаторы, имеющие до четырех линз. При больших диаметрах трубопроводов допускается применение линз, сваренных из секторов.
Компенсирующая способность одной линзы зависит от ее диаметра и толщины стенки.
Для уменьшения сопротивления движению продукта внутри компенсаторов обычно устанавливаются стаканы (манжеты), способствующие сглаживанию внутренних полостей отдельных линз.
Для спуска конденсата в нижних точках каждой линзы ввариваются дренажные штуцера. Для газопроводов с сухими газами могут применяться компенсаторы без дренажных штуцеров.
Присоединение компенсаторов к трубопроводам производится на сварке или на фланцах.

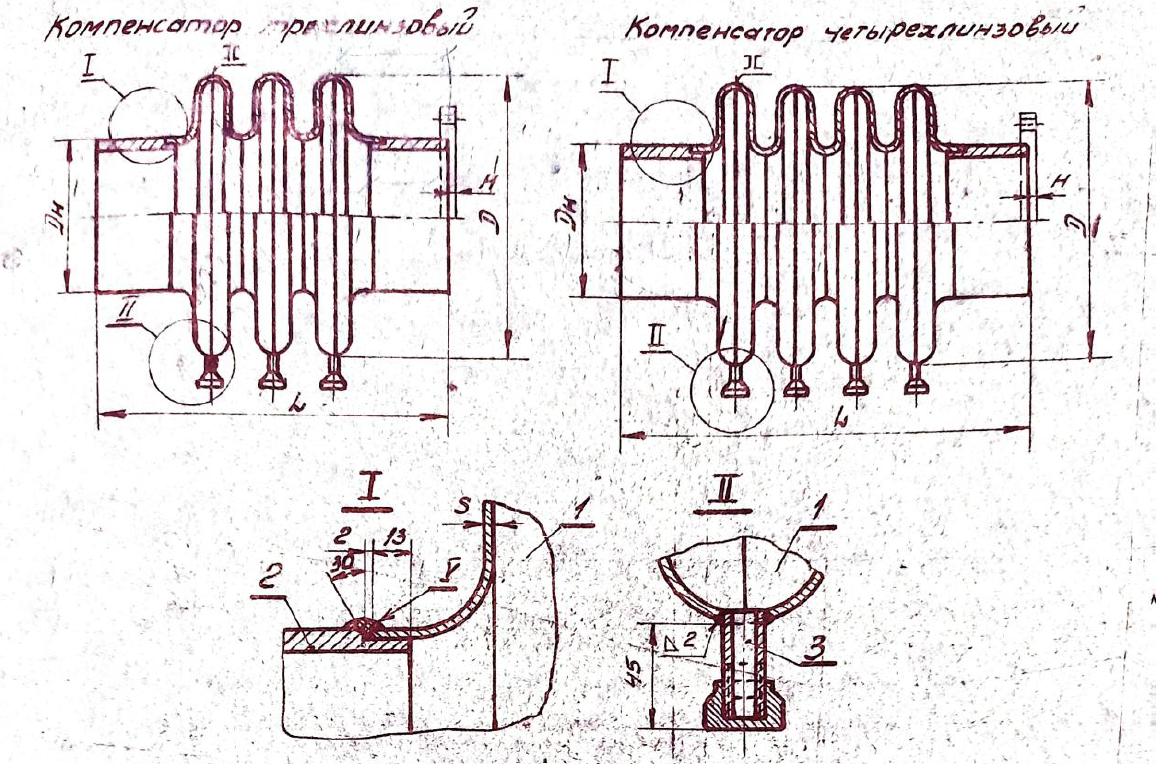

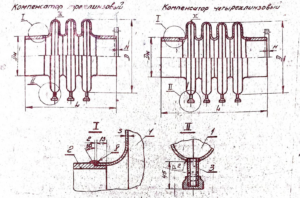

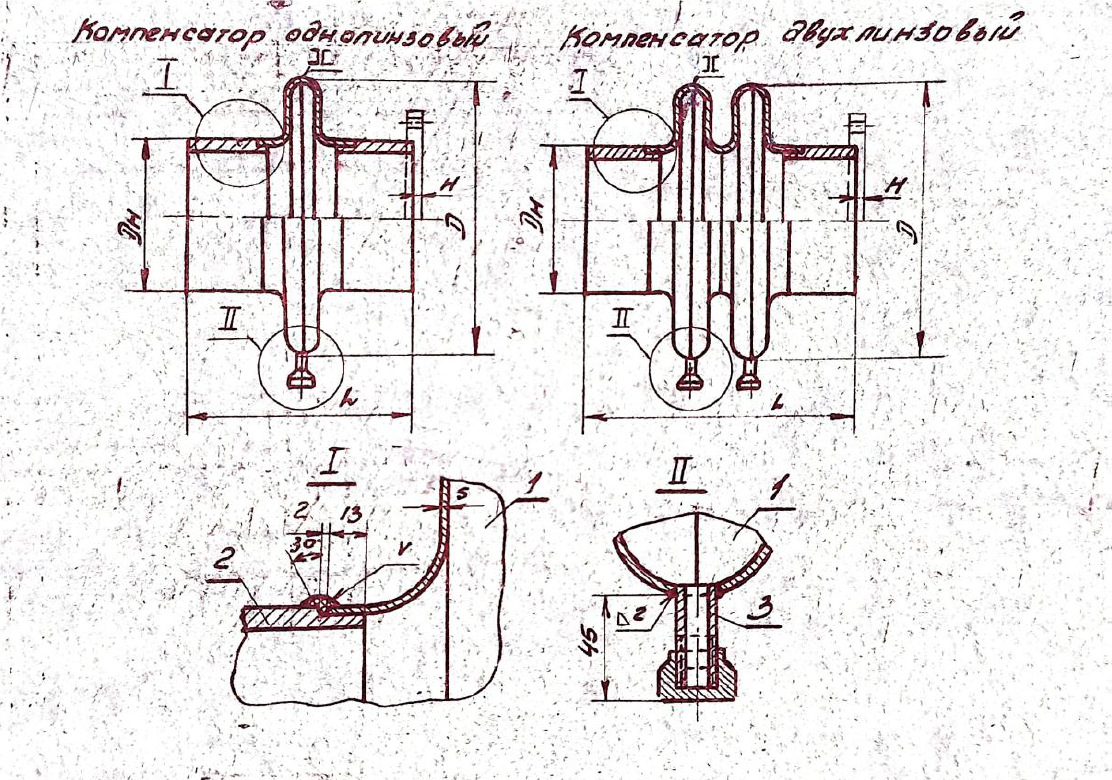

Типы и размеры одно-, двух-, трех- и четырехлинзовых компенсаторов из углеродистой стали, предназначенных для трубопроводов, транспортирующих неагрессивные или малоагрессивные продукты при давлении до 6 кгс/см2, нормализованы.
Пример обозначения однолинзового компенсатора со стаканом на Ру=0,2 кгс/см2 с дренажной трубкой:
Компенсатор 0,2-400-1-Д МВН 2894-62
Без дренажной трубки
Компенсатор 0,2-400-1 МВН 2894-62
Без стакана с дренажной трубкой
Компенсатор 0,2-400-1-Д МВН 2895-62
Без стакана и дренажной трубки
Компенсатор 0,2-400-1 МВН 2895-62
| Комп-ры однолинз. Шифр | Комп-ры однолинз. L | Комп-ры однолинз. Вес , кг | Комп-ры двухлинз. Шифр | Комп-ры двухлинз. L | Комп-ры двухлинз. Вес , кг | Комп-ры трехлинз. Шифр | Комп-ры трехлинз. L | Комп-ры трехлинз. Вес , кг | Комп-ры четырехлинз. Шифр | Компен-ры четырехлинз. L | Компен-ры четырехлинз. Вес , кг | Давление условное Ру кгс/см2 | Проход условный Ду | Дн | D | S | H |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 6-100-1 | 445 | 10.00 | 6-100-2 | 545 | 14.70 | 6-100-3 | 645 | 19.40 | 6-100-4 | 745 | 24.10 | 6 | 100 | 108 | 300 | 3,5 | 6 |
| 6-125-1 | 465 | 12.80 | 6-125-2 | 585 | 18.10 | 6-125-3 | 685 | 23.50 | 6-125-4 | 785 | 28.90 | 6 | 125 | 133 | 300 | 3,5 | 6 |
| 6-150-1 | 545 | 16.90 | 6-150-2 | 645 | 23.10 | 6-150-3 | 745 | 29.20 | 6-150-4 | 845 | 35.40 | 6 | 150 | 159 | 360 | 3,5 | 6 |
| 6-175-1 | 545 | 19.40 | 6-175-2 | 645 | 26.30 | 6-175-3 | 745 | 33.10 | 6-175-4 | 845 | 39.90 | 6 | 175 | 194 | 390 | 3,5 | 7 |
| 6-200-1 | 675 | 25.90 | 6-200-2 | 775 | 33.30 | 6-200-3 | 745 | 40.70 | 6-200-4 | 845 | 48.20 | 6 | 200 | 219 | 420 | 3,5 | 8 |
| 6-250-1 | 675 | 37.20 | 6-250-2 | 775 | 47.70 | 6-250-3 | 875 | 58.10 | 6-250-4 | 975 | 68.50 | 6 | 250 | 273 | 480 | 4 | 10 |
| 6-300-1 | 675 | 49.50 | 6-300-2 | 775 | 52.40 | 6-300-3 | 875 | 75.30 | 6-300-4 | 975 | 88.20 | 6 | 300 | 325 | 550 | 4 | 10 |
| 6-350-1 | 675 | 67.00 | 6-350-2 | 775 | 88.30 | 6-350-3 | 875 | 105.6 | 6-350-4 | 975 | 124.9 | 6 | 350 | 377 | 620 | 5 | 11 |
| 6-400-1 | 675 | 75.40 | 6-400-2 | 775 | 96.50 | 6-400-3 | 875 | 117.7 | 6-400-4 | 975 | 138.8 | 6 | 400 | 426 | 670 | 5 | 11 |
| 6-450-1 | 735 | 94.80 | 6-450-2 | 835 | 113.9 | 6-450-3 | 935 | 137.1 | 6-450-4 | 1035 | 160.3 | 6 | 450 | 478 | 720 | 5 | 11 |
| 6-500-1 | 735 | 99.70 | 6-500-2 | 835 | 124.9 | 6-500-3 | 935 | 149.9 | 6-500-4 | 1035 | 175.0 | 6 | 500 | 529 | 770 | 5 | 11 |
| 6-600-1 | 735 | 117.4 | 6-600-2 | 835 | 147.2 | 6-600-3 | 935 | 175.0 | 6-600-4 | 1035 | 202.8 | 6 | 600 | 630 | 810 | 5 | 11 |
| 6-700-1 | 735 | 133.8 | 6-700-2 | 835 | 166.1 | 6-700-3 | 935 | 198.4 | 6-700-4 | 1035 | 230.7 | 6 | 700 | 720 | 960 | 5 | 11 |
| 4-100-1 | 405 | 8,20 | 4-100-2 | 505 | 11,.60 | 4-100-3 | 605 | 15.00 | 4-100-4 | 705 | 18.40 | 4 | 100 | 108 | 300 | 2,5 | 6 |
| 4-125-1 | 405 | 9.90 | 4-125-2 | 505 | 13.80 | 4-125-3 | 605 | 17.70 | 4-125-4 | 705 | 21.70 | 4 | 125 | 133 | 330 | 2,5 | 6 |
| 4-150-1 | 445 | 12.60 | 4-150-2 | 545 | 17.00 | 4-150-3 | 645 | 21.50 | 4-150-4 | 745 | 25.90 | 4 | 150 | 159 | 360 | 2,5 | 6 |
| 4-175-1 | 445 | 14.90 | 4-175-2 | 545 | 19.60 | 4-175-3 | 645 | 24.80 | 4-175-4 | 745 | 29.70 | 4 | 175 | 194 | 390 | 2,5 | 7 |
| 4-200-1 | 545 | 19.90 | 4-200-2 | 645 | 25.40 | 4-200-3 | 745 | 30.90 | 4-200-4 | 845 | 36.40 | 4 | 200 | 219 | 420 | 2,5 | 8 |
| 4-250-1 | 545 | 28.80 | 4-250-2 | 645 | 36.70 | 4-250-3 | 745 | 44.60 | 4-250-4 | 845 | 32.50 | 4 | 250 | 273 | 480 | 3.0 | 10 |
| 4-300-1 | 545 | 38.60 | 4-300-2 | 645 | 48.40 | 4-300-3 | 745 | 58.20 | 4-250-4 | 845 | 68.00 | 4 | 300 | 325 | 550 | 3.0 | 10 |
| 4-350-1 | 545 | 51.50 | 4-350-2 | 645 | 66.30 | 4-350-3 | 745 | 76.80 | 4-350-4 | 845 | 92.90 | 4 | 350 | 377 | 620 | 3,5 | 11 |
| 4-400-1 | 605 | 63.00 | 4-400-2 | 705 | 78.20 | 4-400-3 | 805 | 93.30 | 4-400-4 | 905 | 108.5 | 4 | 400 | 426 | 670 | 3,5 | 11 |
| 4-450-1 | 605 | 70.80 | 4-450-2 | 705 | 86.20 | 4-450-3 | 805 | 103.7 | 4-450-4 | 905 | 120.2 | 4 | 450 | 478 | 720 | 3,5 | 11 |
| 4-500-1 | 675 | 86.60 | 4-500-2 | 775 | 103.4 | 4-500-3 | 875 | 121.1 | 4-500-4 | 975 | 138.8 | 4 | 500 | 529 | 770 | 3,5 | 11 |
| 4-600-1 | 735 | 109.8 | 4-600-2 | 835 | 129.3 | 4-600-3 | 935 | 150.7 | 4-600-4 | 1035 | 171.1 | 4 | 600 | 630 | 870 | 3,5 | 11 |
| 4-700-1 | 735 | 125.1 | 4-700-2 | 835 | 148.0 | 4-700-3 | 935 | 170.9 | 4-700-4 | 1035 | 193.8 | 4 | 700 | 720 | 960 | 3,5 | 11 |
| 2,5-250-1 | 545 | 27.60 | 2,5-250-2 | 645 | 34.30 | 2,5-250-3 | 745 | 41.00 | 2,5-250-4 | 845 | 47.70 | 2,5 | 250 | 273 | 480 | 2,5 | 10 |
| 2,5-300-1 | 545 | 36.80 | 2,5-300-2 | 645 | 44.90 | 2,5-300-3 | 745 | 52.10 | 2,5-300-4 | 845 | 61.20 | 2,5 | 300 | 325 | 550 | 2,5 | 10 |
| 2,5-350-1 | 545 | 49.40 | 2,5-350-2 | 645 | 61.10 | 2,5-350-3 | 745 | 72.90 | 2,5-350-4 | 845 | 84.70 | 2,5 | 350 | 377 | 620 | 2,5 | 10 |
| 2,5-400-1 | 605 | 60.50 | 2,5-400-2 | 705 | 73.20 | 2,5-400-3 | 805 | 85.90 | 2,5-400-4 | 905 | 98.70 | 2,5 | 400 | 428 | 670 | 3,0 | 11 |
| 2,5-450-1 | 605 | 67.90 | 2,5-450-2 | 705 | 81.70 | 2,5-450-3 | 805 | 95.50 | 2,5-450-4 | 905 | 109.2 | 2,5 | 450 | 478 | 720 | 3,0 | 11 |
| 2,5-500-1 | 675 | 83.10 | 2,5-500-2 | 775 | 98.30 | 2,5-500-3 | 875 | 113.6 | 2,5-500-4 | 975 | 128.8 | 2,5 | 500 | 529 | 770 | 3,0 | 11 |
| 2,5-600-1 | 735 | 106.8 | 2,5-600-2 | 835 | 124.3 | 2,5-600-3 | 935 | 141.7 | 2,5-600-4 | 1035 | 159.2 | 2,5 | 600 | 630 | 870 | 3,0 | 11 |
| 2,5-700-1 | 735 | 121.7 | 2,5-700-2 | 835 | 141.3 | 2,5-700-3 | 935 | 160.8 | 2,5-700-4 | 1035 | 180.4 | 2,5 | 700 | 720 | 960 | 3,0 | 11 |
| 2,5-800-1 | 675 | 128.1 | 2,5-800-2 | 775 | 151.0 | 2,5-800-3 | 875 | 172.1 | 2,5-800-4 | 975 | 194.1 | 2,5 | 800 | 820 | 1060 | 3,0 | 11 |
| 2,5-900-1 | 675 | 143.6 | 2,5-900-2 | 775 | 168.1 | 2,5-900-3 | 875 | 192.6 | 2,5-900-4 | 975 | 217.1 | 2,5 | 900 | 920 | 1160 | 3,0 | 11 |
| 2,5-1000-1 | 675 | 158.5 | 2,5-1000-2 | 775 | 184.9 | 2,5-1000-3 | 875 | 211.4 | 2,5-1000-4 | 975 | 237.1 | 2,5 | 1000 | 1020 | 1260 | 3,0 | 11 |
| 1-100-1 | 425 | 11.30 | 1-100-2 | 545 | 17.80 | 1-100-3 | 665 | 27.30 | 1-100-4 | 785 | 30.80 | 1 | 100 | 108 | 420 | 2,5 | 6 |
| 1-125-1 | 425 | 13.90 | 1-125-2 | 545 | 21.70 | 1-125-3 | 665 | 29.60 | 1-125-4 | 785 | 37.50 | 1 | 125 | 133 | 470 | 2,5 | 6 |
| 1-150-1 | 445 | 16.80 | 1-150-2 | 585 | 26.30 | 1-150-3 | 725 | 35.90 | 1-150-4 | 865 | 45.50 | 1 | 150 | 159 | 520 | 2,5 | 6 |
| 1-175-1 | 445 | 19.30 | 1-175-2 | 585 | 29.60 | 1-175-3 | 725 | 40.00 | 1-175-4 | 865 | 50.40 | 1 | 175 | 194 | 550 | 2,5 | 7 |
| 1-200-1 | 445 | 21.10 | 1-200-2 | 585 | 32.30 | 1-200-3 | 725 | 43.50 | 1-200-4 | 865 | 54.70 | 1 | 200 | 219 | 580 | 2,5 | 8 |
| 1-250-1 | 445 | 26.70 | 1-250-2 | 585 | 38.80 | 1-250-3 | 725 | 50.90 | 1-250-4 | 865 | 63.10 | 1 | 250 | 273 | 620 | 2,5 | 10 |
| 1-300-1 | 445 | 34.30 | 1-300-2 | 585 | 47.90 | 1-300-3 | 725 | 61.40 | 1-300-4 | 865 | 75.00 | 1 | 300 | 325 | 670 | 2,5 | 10 |
| 1-350-1 | 445 | 46.20 | 1-350-2 | 585 | 65.80 | 1-350-3 | 725 | 85.50 | 1-350-4 | 865 | 105.1 | 1 | 350 | 377 | 750 | 3,0 | 11 |
| 1-400-1 | 445 | 53.80 | 1-400-2 | 585 | 77.00 | 1-400-3 | 725 | 100.2 | 1-400-4 | 865 | 123.3 | 1 | 400 | 426 | 830 | 3,0 | 11 |
| 1-450-1 | 445 | 59.70 | 1-450-2 | 585 | 84.70 | 1-450-3 | 725 | 109.7 | 1-450-4 | 865 | 134.7 | 1 | 450 | 478 | 880 | 3,0 | 11 |
| 1-500-1 | 445 | 65.10 | 1-500-2 | 585 | 92.00 | 1-500-3 | 725 | 118.8 | 1-500-4 | 865 | 145.7 | 1 | 500 | 529 | 930 | 3,0 | 11 |
| 1-600-1 | 445 | 76.30 | 1-600-2 | 585 | 107.8 | 1-600-3 | 725 | 137.3 | 1-600-4 | 865 | 167.9 | 1 | 600 | 630 | 1030 | 3,0 | 11 |
| 1-700-1 | 465 | 85.40 | 1-700-2 | 625 | 110.0 | 1-700-3 | 785 | 154.6 | 1-700-4 | 945 | 189.2 | 1 | 700 | 720 | 1120 | 3,5 | 11 |
| 1-800-1 | 465 | 96.30 | 1-800-2 | 625 | 134.6 | 1-800-3 | 785 | 172.9 | 1-800-4 | 945 | 211.2 | 1 | 800 | 820 | 1220 | 3,5 | 11 |
| 1-900-1 | 465 | 113.4 | 1-900-2 | 625 | 162.3 | 1-900-3 | 785 | 211.2 | 1-900-4 | 945 | 260.1 | 1 | 900 | 920 | 1320 | 3,5 | 11 |
| 1-1000-1 | 485 | 126.0 | 1-1000-2 | 665 | 180.4 | 1-1000-3 | 845 | 234.7 | 1-1000-4 | 1025 | 288.4 | 1 | 1000 | 1020 | 1420 | 3,5 | 11 |
| 1-1200-1 | 485 | 158.7 | 1-1200-2 | 665 | 222.0 | 1-1200-3 | 845 | 285.4 | 1-1200-4 | 1025 | 348.8 | 1 | 1200 | 1220 | 1620 | 3,5 | 12 |
| 0,2-350-1 | 445 | 42.90 | 0,2-350-2 | 585 | 59.10 | 0,2-350-3 | 725 | 75.50 | 0,2-350-4 | 865 | 90.80 | 1 | 350 | 377 | 750 | 2,5 | 11 |
| 0,2-400-1 | 445 | 49.90 | 0,2-400-2 | 585 | 69.20 | 0,2-400-3 | 725 | 88.60 | 0,2-400-4 | 865 | 108.0 | 1 | 400 | 426 | 830 | 2,5 | 11 |
| 0,2-450-1 | 445 | 55.40 | 0,2-450-2 | 585 | 76.10 | 0,2-450-3 | 725 | 96.90 | 0,2-450-4 | 865 | 117.7 | 1 | 450 | 478 | 880 | 2,5 | 11 |
| 0,2-500-1 | 445 | 60.50 | 0,2-500-2 | 585 | 82.80 | 0,2-500-3 | 725 | 105.1 | 0,2-500-4 | 865 | 127.4 | 1 | 500 | 529 | 930 | 2,5 | 11 |
| 0,2-600-1 | 445 | 71.00 | 0,2-600-2 | 585 | 96.40 | 0,2-600-3 | 725 | 121.8 | 0,2-600-4 | 865 | 148.1 | 1 | 600 | 630 | 1030 | 2,5 | 11 |
| 0,2-700-1 | 465 | 79.00 | 0,2-700-2 | 625 | 107.3 | 0,2-700-3 | 785 | 135.7 | 0,2-700-4 | 945 | 164.0 | 0,2 | 700 | 720 | 1120 | 2,5 | 11 |
| 0,2-800-1 | 465 | 89.80 | 0,2-800-2 | 625 | 121.7 | 0,2-800-3 | 785 | 153.6 | 0,2-800-4 | 945 | 185.5 | 0,2 | 800 | 820 | 1220 | 2,5 | 11 |
| 0,2-900-1 | 465 | 106.5 | 0,2-900-2 | 625 | 148.4 | 0,2-900-3 | 785 | 190.4 | 0,2-900-4 | 945 | 232.4 | 0,2 | 900 | 920 | 1320 | 3,0 | 11 |
| 0,2-1000-1 | 485 | 118.3 | 0,2-1000-2 | 665 | 165.0 | 0,2-1000-3 | 845 | 211.8 | 0,2-1000-4 | 1035 | 258.6 | 0,2 | 1000 | 1020 | 1420 | 3,0 | 11 |
| 0,2-1200-1 | 485 | 149.7 | 0,2-1200-2 | 665 | 204.0 | 0,2-1200-3 | 845 | 258.5 | 0,2-1200-4 | 1035 | 312.9 | 0,2 | 1200 | 1220 | 1620 | 3,0 | 13 |
| 0,2-1400-1 | 485 | 173.6 | 0,2-1400-2 | 665 | 235.7 | 0,2-1400-3 | 845 | 297.8 | 0,2-1400-4 | 1035 | 359.8 | 0,2 | 1400 | 1420 | 1820 | 3,0 | 13 |
| 0,2-1500-1 | 505 | 187.3 | 0,2-1500-2 | 705 | 254.7 | 0,2-1500-3 | 905 | 322.2 | 0,2-1500-4 | 1105 | 389.6 | 0,2 | 1500 | 1520 | 1920 | 3,0 | 14 |
| 0,2-1600-1 | 505 | 200.4 | 0,2-1600-2 | 705 | 211.9 | 0,2-1600-3 | 905 | 343.5 | 0,2-1600-4 | 1105 | 415.0 | 0,2 | 1600 | 1620 | 2020 | 3,0 | 14 |
| 0,2-1800-1 | 505 | 223.0 | 0,2-1800-2 | 705 | 302.2 | 0,2-1800-3 | 905 | 381.6 | 0,2-1800-4 | 1105 | 460.8 | 0,2 | 1800 | 1820 | 2220 | 3,0 | 14 |
| 0,2-2000-1 | 545 | 247.1 | 0,2-2000-2 | 785 | 338.0 | 0,2-2000-3 | 1025 | 428.9 | 0,2-2000-4 | 1265 | 519.7 | 0,2 | 2000 | 2020 | 2420 | 3,0 | 14 |
| 0,2-2200-1 | 545 | 308.1 | 0,2-2200-2 | 785 | 406.8 | 0,2-2200-3 | 1025 | 505.7 | 0,2-2200-4 | 1265 | 604.5 | 0,2 | 2200 | 2220 | 2620 | 3,0 | 14 |
| 0,2-2400-1 | 545 | 335.5 | 0,2-2400-2 | 785 | 442.6 | 0,2-2400-3 | 1025 | 549.8 | 0,2-2400-4 | 1265 | 657.1 | 0,2 | 2400 | 2420 | 2820 | 3,0 | 14 |
