Компенсатор МВН 2901-62 шарнирный сдвоенный

Число линз компенсатора выбирается в зависимости от необходимой компенсирующей способности. Чаще всего применяются компенсаторы, имеющие до четырех линз.

В шарнирных компенсаторах применяются стяжки, для ограничения сдвиговых перемещений.

Присоединение компенсаторов к трубопроводам производится на сварке или на фланцах.

Типы и размеры одно-, двух-, трех- и четырехлинзовых сдвоенных компенсаторов из углеродистой стали, предназначенных для трубопроводов, транспортирующих неагрессивные или малоагрессивные продукты при давлении до 6 кгс/см², нормализованы.

Пример обозначения однолинзового шарнирного компенсатора на Ру=0,2 кгс/см2 :
Компенсатор 0,2-400-1 МВН 2901-62

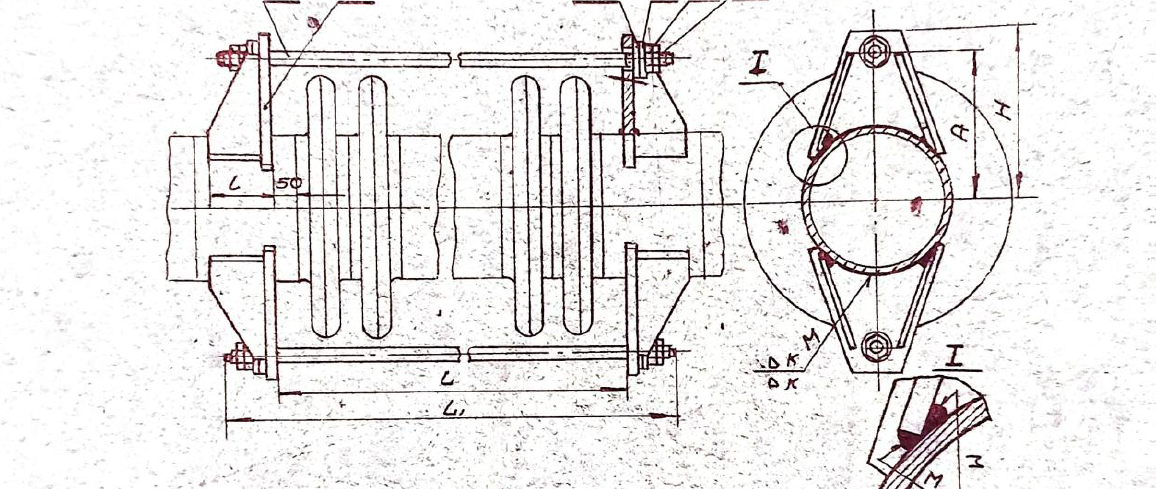

Техническая схема: Компенсатор МВН 2901-62 шарнирный сдвоенный

Шифр	ДавлениеPу, кгс/см2	Проход условный IIу	Чертеж №	A	H	L	K	L Наибольшее	Масса, кг.
2,5-100-L	2,5	100	1	180	205	90	4	3000	13,40
2,5-125-L	2,5	125	1	195	220	90	4	3000	13,60
2,5-150-L	2,5	150	1	210	235	110	5	3000	15,20
2,5-175-L	2,5	175	1	225	265	110	5	3000	17,00
2,5-200-L	2,5	200	1	245	285	130	5	3000	19,50
2,5-250-L	2,5	250	1	275	315	130	6	3000	24,80
2,5-300-L	2,5	300	1	315	365	132	6	3000	35,60
2,5-350-L	2,5	350	1	355	405	132	8	3000	38,40
2,5-400-l	2,5	400	1	380	430	162	8	3000	42,30
2,5-450-L	2,5	450	1	405	455	162	8	3000	51,10
2,5-500-L	2,5	500	1	430	480	192	8	3000	57,00
2,5-600-L	2,5	600	2	485	545	192	8	3500	96,00
2,5-700-L	2,5	700	2	530	590	196	8	3500	111,3
2,5-800-L	2,5	800	2	570	620	196	8	3500	127,0
2,5-900-L	2,5	900	2	620	670	196	8	3500	134,0
2,5-1000-L	2,5	1000	2	670	720	196	8	3500	149,0
4-100-L	4	100	1	180	205	90	4	3000	13,40
4-125-L	4	125	1	195	220	90	4	3000	13,60
4-150-L	4	150	1	210	235	110	5	3000	15,20
4-175-L	4	175	1	225	265	110	5	3000	17,00
4-200-L	4	200	1	245	285	160	5	3000	21,80
4-250-L	4	250	1	275	315	160	6	3000	27,90
4-300-L	4	300	1	315	365	162	6	3000	39,60
4-350-L	4	350	1	355	405	162	8	3000	42,60
4-400-L	4	400	1	380	430	192	8	3000	46,20
4-450-L	4	450	2	405	455	192	8	3000	56,50
4-500-L	4	500	2	430	480	222	8	3500	93,70
4-600-L	4	600	2	485	545	226	8	3500	122,6
4-700-L	4	700	2	530	590	226	8	3500	118,2
6-100-L	6	100	1	180	205	110	4	3000	15,10
6-125-L	6	125	1	195	220	130	4	3000	16,80
6-150-L	6	150	1	210	235	160	5	3000	18,80
6-175-L	6	175	1	225	265	160	5	3000	21,40
6-200-L	6	200	1	245	285	220	5	3000	27,30
6-250-L	6	250	1	275	315	220	6	3000	34,10
6-300-L	6	300	1	315	365	222	6	3500	47,90
6-350-L	6	350	2	355	405	222	8	3500	52,10
6-400-L	6	400	2	380	430	226	8	3500	67,30
6-450-L	6	450	2	405	465	226	8	3500	109,0
6-500-L	6	500	2	430	480	226	8	3500	114,0
6-600-L	6	600	2	485	545	226	8	3500	126,0
6-700-L	6	700	2	530	590	226	8	4000	120,0
