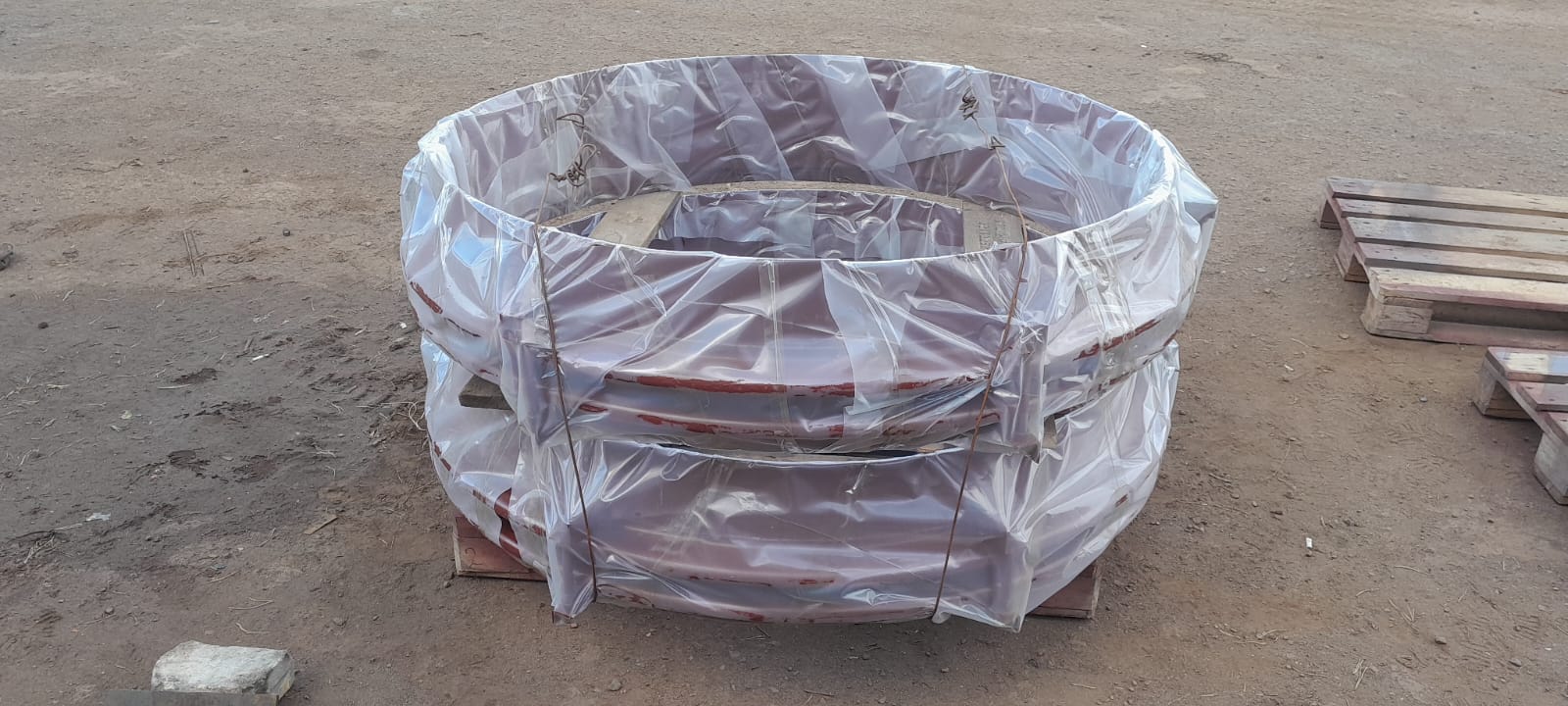

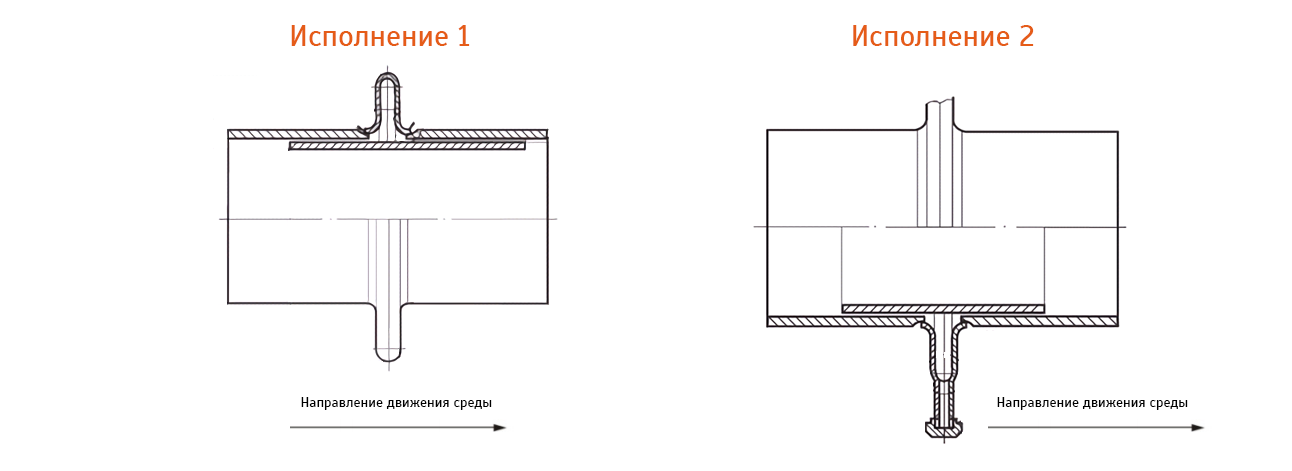

Компенсаторы линзовые однослойные, изготавливаются из линз и полулинз сваренных в вершинах и впадинах волны. Обладая большей жесткостью для сдвигового и углового перемещений, как результат применения однослойных материалов с толщинами от 3 до 10 мм, данный вид компенсаторов находит большое применение для компенсации в осевом направлении в системах с большими рабочими давлениями и температурами. Основноприменение линзовых компенсаторов в нефтеперерабатывающей, химической и газовой отраслях промышленности для компенсация температурного удлинения корпусов теплообменного и газотурбинного оборудования. Возможность изменять геометрию
линзы, позволяет разрабатывать и изготовлять линзовые компенсаторы с внутренним диаметром до 8000 мм с применением особых сталей и сплавов для достижения требуемых эксплуатационных показателей. В зависимости от требований по компенсации, линзовые компенсаторы могут состоять из одной, двух, трех и более линз.
| Обозначение компенсатора | Давление условное, Ру, Мпа. (кгс/см2) | Проход условный, Dy | Dh | D | L | S | S1 | Компенсирующая способность, мм | Жесткость линзы на сжатие, кН/см | Эффективная площадь, м2 |
|---|---|---|---|---|---|---|---|---|---|---|
| 01 ОСТ 34-10-569 | 0,6 (6) | 100 | 108 | 259 | 365 | 4 | 2,5 | 5 | 12,85 | 0,025 |
| 02 | 0,6 (6) | 125 | 133 | 284 | 365 | 4 | 2,5 | 5 | 14,60 | 0,033 |
| 03 | 0,6 (6) | 150 | 159 | 309 | 365 | 5 | 2,5 | 5 | 16,45 | 0,041 |
| 04 | 0,6 (6) | 200 | 219 | 369 | 365 | 7 | 2,5 | 5 | 20,70 | 0,065 |
| 05 | 0,6 (6) | 250 | 273 | 422 | 365 | 8 | 2,5 | 5,5 | 24,60 | 0,091 |
| 06 | 0,6 (6) | 300 | 325 | 473 | 365 | 2,5 | 5,5 | 28,40 | 0,121 | |
| 07 | 0,6 (6) | 350 | 377 | 525 | 365 | 9 | 2,5 | 5,5 | 32,15 | 0,155 |
| 08 | 0,6 (6) | 400 | 426 | 575 | 365 | 9 | 2,5 | 5,5 | 35,70 | 0,193 |
| 09 | 0,6 (6) | 450 | 478 | 627 | 365 | 7 | 2,5 | 5,5 | 39,50 | 0,235 |
| 10 | 0,6 (6) | 500 | 530 | 679 | 365 | 8 | 2,5 | 5,5 | 43,30 | 0,282 |
| 11 | 0,6 (6) | 600 | 630 | 779 | 365 | 8 | 2,5 | 5,5 | 50,60 | 0,385 |
| 12 | 0,6 (6) | 700 | 720 | 869 | 365 | 8 | 2,5 | 5,5 | 57,10 | 0,490 |
| 13 | 0,6 (6) | 800 | 820 | 967 | 365 | 9 | 2,5 | 5,5 | 64,40 | 0,623 |
| 14 | 0,6 (6) | 900 | 920 | 1067 | 365 | 10 | 2,5 | 5,5 | 71,70 | 0,771 |
| 15 | 0,6 (6) | 1000 | 1020 | 1167 | 465 | 10 | 2,5 | 5,5 | 79,00 | 0,934 |
| 16 | 0,6 (6) | 1200 | 1220 | 1368 | 465 | 11 | 3 | 5,5 | 165,00 | 1,308 |
| 17 | 0,6 (6) | 1400 | 1420 | 1568 | 465 | 14 | 3 | 5,5 | 190,00 | 1,745 |
| 18 | 0,6 (6) | 1600 | 1620 | 1768 | 565 | 14 | 3 | 5,5 | 216,00 | 2,240 |
| 19 | 0,6 (6) | 1800 | 1820 | 1968 | 565 | 10 | 3 | 5,5 | 241,70 | 2,800 |
| 20 | 0,6 (6) | 2000 | 2040 | 2188 | 565 | 10 | 3 | 5,5 | 269,90 | 3,490 |
| 21 | 0,6 (6) | 2200 | 2240 | 2388 | 565 | 12 | 3 | 5,5 | 295,40 | 4,190 |
| 22 | 1,0 (10) | 100 | 108 | 260 | 365 | 4 | 3 | 4 | 22,55 | 0,025 |
| 23 | 1,0 (10) | 125 | 133 | 285 | 365 | 4 | 3 | 4 | 25,65 | 0,033 |
| 24 | 1,0 (10) | 150 | 159 | 310 | 365 | 5 | 3 | 4 | 28,90 | 0,041 |
| 25 | 1,0 (10) | 200 | 219 | 370 | 365 | 7 | 3 | 4 | 36,40 | 0,065 |
| 26 | 1,0 (10) | 250 | 273 | 423 | 365 | 8 | 3 | 4 | 43,25 | 0,091 |
| 27 | 1,0 (10) | 300 | 325 | 474 | 365 | 8 | 3 | 4 | 49,90 | 0,121 |
| 28 | 1,0 (10) | 350 | 377 | 526 | 365 | 9 | 3 | 4 | 55,50 | 0,155 |
| 29 | 1,0 (10) | 400 | 426 | 576 | 365 | 9 | 3 | 4 | 62,70 | 0,193 |
| 30 | 1,0 (10) | 450 | 478 | 628 | 365 | 7 | 3 | 4 | 69,40 | 0,235 |
| 31 | 1,0 (10) | 500 | 530 | 680 | 365 | 8 | 3 | 4 | 76,00 | 0,282 |
| 32 | 1,0 (10) | 600 | 630 | 780 | 365 | 8 | 3 | 4 | 88,90 | 0,385 |
| 33 | 1,0 (10), 1,6 (16) | 700 | 720 | 872 | 365 | 8 | 4 | 3,5 | 246,00 | 0,490 |
| 34 | 1,0 (10), 1,6 (16) | 800 | 820 | 970 | 365 | 9 | 4 | 3,5 | 278,00 | 0,623 |
| 35 | 1,0 (10), 1,6 (16) | 900 | 920 | 1070 | 365 | 10 | 4 | 3,5 | 309,00 | 0,771 |
| 36 | 1,0 (10), 1,6 (16) | 1000 | 1020 | 1170 | 465 | 10 | 4 | 3,5 | 341,00 | 0,934 |
| 37 | 1,0 (10), 1,6 (16) | 1200 | 1220 | 1370 | 465 | 11 | 4 | 3,5 | 404,00 | 1,308 |
| 38 | 1,0 (10), 1,6 (16) | 1400 | 1420 | 1570 | 465 | 14 | 4 | 3,5 | 467,00 | 1,745 |
| 39 | 1,6 (16) | 100 | 108 | 262 | 365 | 4 | 4 | 3 | 55,20 | 0,025 |
| 40 | 1,6 (16) | 125 | 133 | 287 | 365 | 4 | 4 | 3 | 62,75 | 0,033 |
| 41 | 1,6 (16) | 150 | 159 | 312 | 365 | 5 | 4 | 3 | 70,70 | 0,041 |
| 42 | 1,6 (16) | 200 | 219 | 372 | 365 | 7 | 4 | 3 | 8920 | 0,065 |
| 43 | 1,6 (16) | 250 | 273 | 425 | 365 | 8 | 4 | 3 | 106,00 | 0,091 |
| 44 | 1,6 (16) | 300 | 325 | 476 | 365 | 8 | 4 | 3 | 122,20 | 0,121 |
| 45 | 1,6 (16) | 350 | 377 | 528 | 365 | 9 | 4 | 3 | 138,45 | 0,155 |
| 46 | 1,6 (16) | 400 | 426 | 578 | 365 | 4 | 3,5 | 154,00 | 0,193 | |
| 47 | 1,6 (16) | 450 | 478 | 630 | 365 | 7 | 4 | 3,5 | 170,00 | 0,235 |
| 48 | 1,6 (16) | 500 | 530 | 682 | 365 | 8 | 4 | 3,5 | 186,00 | 0,282 |
| 49 | 1,6 (16) | 600 | 630 | 782 | 365 | 8 | 4 | 3,5 | 218,00 | 0,38 |
