Компенсатор ОСТ 34-10-573 однолинзовый угловой

Угловые линзовые компенсаторы производятся в компании в строгости с стандартом предприятия — Dу от 100 до 2200 мм, используемые для компенсации температурных колебаний трубопроводов по длине (П-образные, Г-образные, Z-образные и других различные схемах шарнирных компенсаций, в неагрессивных или малоагрессивных среде). Установленное давление (Ру) до 1,6 МПа (16 кгс/см2), а температура не более 300° и для Dу менее 400мм с температурой менее 425 °.

Для обозначения компенсаторов используется в названии Ру и Dy, например
Угловой компенсатор однолинзовой с параметрами Ру ≤ 0,6 (6 кгс/см2) и Dy 125мм имеет обозначение Компенсатор 0,6 (6)-125 02 ОСТ 34-10-573 СТ ТОО 40567538-003-2016.

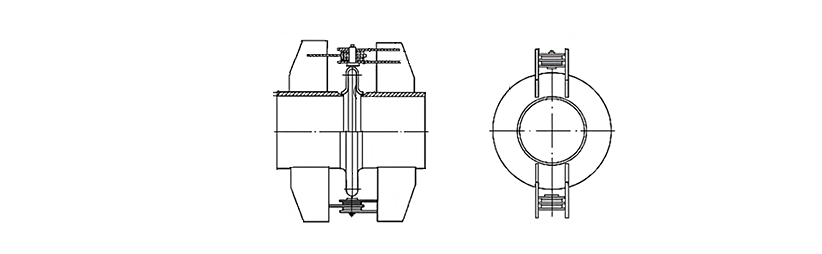

Техническая схема: Компенсатор ОСТ 34-10-573 однолинзовый угловой

Обозначение компенсатора	Давление условное, Ру, Мпа (кгс/см2)	Проход условный, Dy	Dh	L	H	B	S	S1	Угол изгиба компенсатора, град	Жесткость линзы на изгиб, н-м	Масса, кг
01 ОСТ 34-10-573	0,6 (6)	100	108	404	360	40	4	2,5	2 гр. 4 мин.	79	9
02	0,6 (6)	125	133	404	385	40	4	2,5	2 гр. 27 мин	121	10
03	0,6 (6)	150	159	404	415	40	5	2,5	2 гр 15 мин	178	11
04	0,6 (6)	200	219	464	515	40	7	2,5	1 гр 52 мин	367	23
05	0,6 (6)	250	273	464	565	60	8	2,5	1 гр. 37 мин	621	31
06	0,6 (6)	300	325	464	620	60	8	2,5	1 гр 27 мин	955	39
07	0,6 (6)	350	377	564	670	60	9	2,5	1 гр 18 мин	1390	51
08	0,6 (6)	400	426	564	720	80	9	2,5	1 гр 11 мин	1910	70
09	0,6 (6)	450	478	664	810	80	7	2,5	1 гр 5 мин	2550	81
10	0,6 (6)	500	530	664	865	80	8	2,5	0 гр 59 мин	3390	97
11	0,6 (6)	600	630	784	1020	100	8	2,5	0 гр 52 мин	5390	145
12	0,6 (6)	700	720	784	1110	120	10	2,5	0 гр 46 мин	7770	193
13	0,6 (6)	800	820	784	1205	150	11	2,5	0 гр 40 мин	11100	232
14	0,6 (6)	900	920	944	1310	150	12	3	0 гр 38 мин	15300	324
15	0,6 (6)	1000	1020	944	1410	150	14	3	0 гр 32 мин	20500	395
16	0,6 (6)	1200	1220	1064	1665	200	14	3	0 шр 27 мин	59800	586
17	0,6 (6)	1400	1420	1304	1900	250	14	3	0 гр 24 мин	92200	815
18	0,6 (6)	1600	1620	1304	2090	300	20	3	0 гр 21 мин	134623	1239
19	0,6 (6)	1800	1820	1304	2295	300	25	3	0 гр 19 мин	188451	1669
20	0,6 (6)	2000	2040	1514	2520	300	25	3	0 гр 17 мин	262236	2163
21	0,6 (6)	2200	2240	1514	2710	350	25	3	0 гр 15 мин	344017	2371
22	1,0 (10)	100	108	404	360	40	4	3	2 гр 04 мин	139	9
23	1,0 (10)	125	133	404	385	40	4	3	1 гр 53 мин	213	10
24	1,0 (10)	150	159	404	415	40	5	3	1 гр 43 мин	313	12
25	1,0 (10)	200	219	464	510	60	7	3	1 гр 26 мин	645	26
26	1,0 (10)	250	273	464	565	60	8	3	1 гр 15 мин	1092	33
27	1,0 (10)	300	325	564	620	60	8	3	1 гр 7 мин	1679	50
28	1,0 (10)	350	377	564	670	80	9	3	1 гр 0 мин	2445	64
29	1,0 (10)	400	426	664	760	80	9	3	0 гр 55 мин	3350	89
30	1,0 (10)	450	478	664	810	80	10	3	0 гр 50 мин	4530	105
31	1,0 (10)	500	530	664	860	100	11	3	0 гр 45 мин	5986	125
32	1,0 (10)	600	630	784	1020	120	12	3	0 гр 40 мин	9491	209
33	1,0 (10)	700	720	784	1110	120	14	4	0 гр 32 мин	33500	285
34	1,0 (10)	800	820	964	1195	200	16	4	0 гр 29 мин	48900	428
35	1,0 (10)	900	920	964	1300	200	18	4	0 гр 25 мин	68200	511
36	1,0 (10)	1000	1020	964	1460	200	20	4	0 гр 24 мин	88400	624
37	1,0 (10)	1200	1220	1164	1665	200	20	4	0 гр 20 мин	147000	873
38	1,0 (10)	1400	1420	1344	1900	250	25	4	0 гр 17 мин	226000	1411
39	1,6 (16)	100	108	404	360	40	4	4	1 гр 35 мин	344	10
40	1,6 (16)	125	133	404	385	40	4	4	1 гр 28 мин	526	11
41	1,6 (16)	150	159	464	445	60	5	4	1 гр 20 мин	771	21
42	1,6 (16)	200	219	464	510	60	7	4	1 гр 07 мин	1588	28
43	1,6 (16)	250	273	564	560	80	8	4	0 гр 58 мин	2685	47
44	1,6 (16)	300	325	564	615	80	8	4	0 гр 51 мин	4127	57
45	1,6 (16)	350	377	564	665	100	9	4	0 гр 46 мин	6007	71
46	1,6 (16)	400	426	784	815	100	9	4	0 гр 42 мин	8230	119
47	1,6 (16)	450	478	784	865	100	10	4	0 гр 39 мин	11100	140
48	1,6 (16)	500	530	904	915	120	11	4	0 гр 35 мин	14630	198
49	1,6 (16)	600	630	904	1020	120	14	4	0 гр 31 мин	23300	262
50	1,6 (16)	700	720	964	1090	200	16	4	0 гр 28 мин	33500	397
51	1,6 (16)	800	820	964	1255	200	18	4	0 гр 25 мин	48000	501
52	1,6 (16)	900	920	1064	1360	200	20	4	0 гр 22 мин	66200	646
53	1,6 (16)	1000	1020	1264	1500	200	20	4	0 гр 20 мин	88400	832
54	1,6 (16)	1200	1220	1544	1700	220	25	4	0 гр 17 мин	147000	1458
55	1,6 (16)	1400	1420	1744	1940	250	25	4	0 гр 14 мин	226000	1898
56	1,0 (10)	700	720	1064	1125	120	10	4	0 гр 32 мин	33500	321
57	1,0 (10)	800	820	1064	1215	200	11	4	0 гр 29 мин	48000	430
58	1,0 (10)	900	920	1124	1320	200	12	4	0 гр 26 мин	66200	501
59	1,0 (10)	1000	1020	1124	1480	200	14	4	0 гр 24 мин	88400	639
60	1,0 (10)	1200	1220	1624	1730	200	14	4	0 гр 20 мин	147000	1098
61	1,0 (10)	1400	1420	1964	1955	250	14	4	0 гр 17 мин	226000	1566
62	1,6 (16)	600	630	1064	1040	120	8	4	0 гр 31 мин	23300	304
63	1,6 (16)	700	720	1264	1110	200	10	4	0 гр 28 мин	33500	454
64	1,6 (16)	800	820	1364	1280	200	11	4	0 гр 25 мин	48000	624
65	1,6 (16)	900	920	1624	1420	200	12	4	0 гр 22 мин	66200	855
66	1,6 (16)	1000	1020	1624	1530	200	14	4	0 гр 20 мин	88400	1018
67	1,6 (16)	1200	1220	2024	1730	220	14	4	0 гр 17 мин	147000	1603
68	1,6 (16)	1400	1420	2464	1965	250	14	4	0 гр 14 мин	226000	2225
