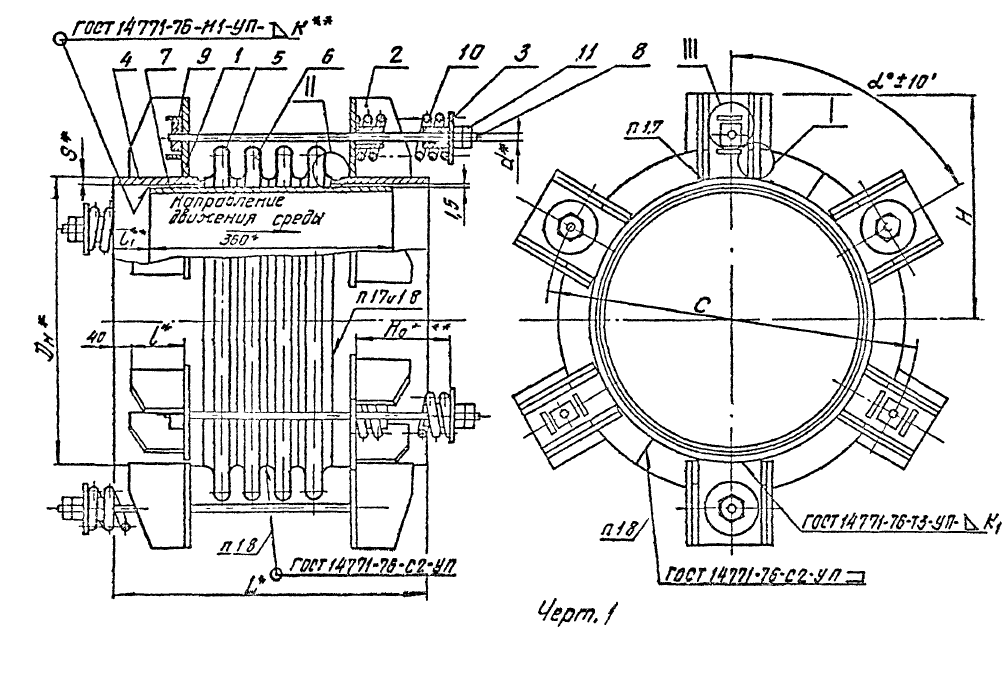

Компенсаторы ОСТ 34-42-442 — четырехлинзовый осевой полуразгруженный компенсатор Ду от 400 до 1000 мм, предназначенный для компенсации температурных изменений длины трубопроводов только в осевом направлении, работающего в условиях неагрессивных и малоагрессивных сред, с условным давлением Ру до 1,6 МПа и температурой до 300градусов Цельсия.
| Обозначение типоразмера компенсатора | Давление условное Ру, Мпа (кгс/〖см〗^2) | D_H | L | l | H | C | H_0 | S | d | k_1 | k_2 | e | L^0 | Кол. пруж. n | Масса, кг |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 01 ОСТ 34-42-442 | 0,6(6) | 426 | 955 | 250 | 433 | 666 | 289 | 9 | 30 | 10 | 14 | 6 | 180 | 2 | 241 |
| 02 | 0,6(6) | 478 | 955 | 250 | 463 | 718 | 277 | 7 | 24 | 8 | 14 | 6 | 120 | 3 | 283 |
| 03 | 0,6(6) | 530 | 955 | 250 | 491 | 770 | 277 | 8 | 24 | 10 | 14 | 8 | 120 | 3 | 328 |
| 04 | 0,6(6) | 630 | 955 | 250 | 545 | 870 | 277 | 8 | 24 | 10 | 14 | 8 | 72 | 5 | 516 |
| 05 | 0,6(6) | 720 | 1055 | 300 | 593 | 960 | 277 | 9 | 24 | 10 | 14 | 10 | 72 | 5 | 591 |
| 06 | 0,6(6) | 820 | 1055 | 300 | 645 | 1060 | 289 | 12 | 30 | 10 | 14 | 10 | 60 | 6 | 696 |
| 07 | 0,6(6) | 920 | 1055 | 300 | 697 | 1160 | 289 | 12 | 30 | 12 | 16 | 12 | 45 | 8 | 916 |
| 08 | 0,6(6) | 1020 | 1055 | 300 | 748 | 1260 | 289 | 14 | 30 | 12 | 16 | 12 | 45 | 8 | 988 |
| 09 | 1,0(10) | 426 | 955 | 250 | 433 | 666 | 277 | 9 | 24 | 8 | 14 | 6 | 90 | 4 | 355 |
| 10 | 1,0(10) | 478 | 955 | 250 | 463 | 718 | 277 | 7 | 24 | 8 | 14 | 6 | 90 | 4 | 375 |
| 11 | 1,0(10) | 530 | 955 | 250 | 491 | 770 | 289 | 8 | 30 | 8 | 14 | 8 | 72 | 5 | 469 |
| 12 | 1,0(10) | 630 | 955 | 250 | 543 | 870 | 304 | 12 | 30 | 12 | 16 | 8 | 72 | 5 | 592 |
| 13 | 1,0(10) | 720 | 1055 | 300 | 593 | 960 | 289 | 11 | 30 | 12 | 14 | 10 | 45 | 8 | 860 |
| 14 | 1,0(10) | 820 | 1055 | 300 | 645 | 1060 | 289 | 11 | 30 | 12 | 14 | 10 | 45 | 8 | 894 |
| 15 | 1,0(10) | 426 | 955 | 250 | 433 | 666 | 528 | 9 | 30 | 10 | 14 | 8 | 90 | 4 | 485 |
| 16 | 1,0(10) | 478 | 955 | 250 | 460 | 718 | 549 | 10 | 30 | 10 | 16 | 8 | 90 | 4 | 548 |
| 17 | 1,0(10) | 530 | 955 | 250 | 491 | 770 | 528 | 11 | 30 | 12 | 14 | 8 | 60 | 6 | 716 |
| 18 | 1,0(10) | 630 | 955 | 250 | 543 | 870 | 549 | 12 | 30 | 12 | 16 | 8 | 60 | 6 | 828 |
