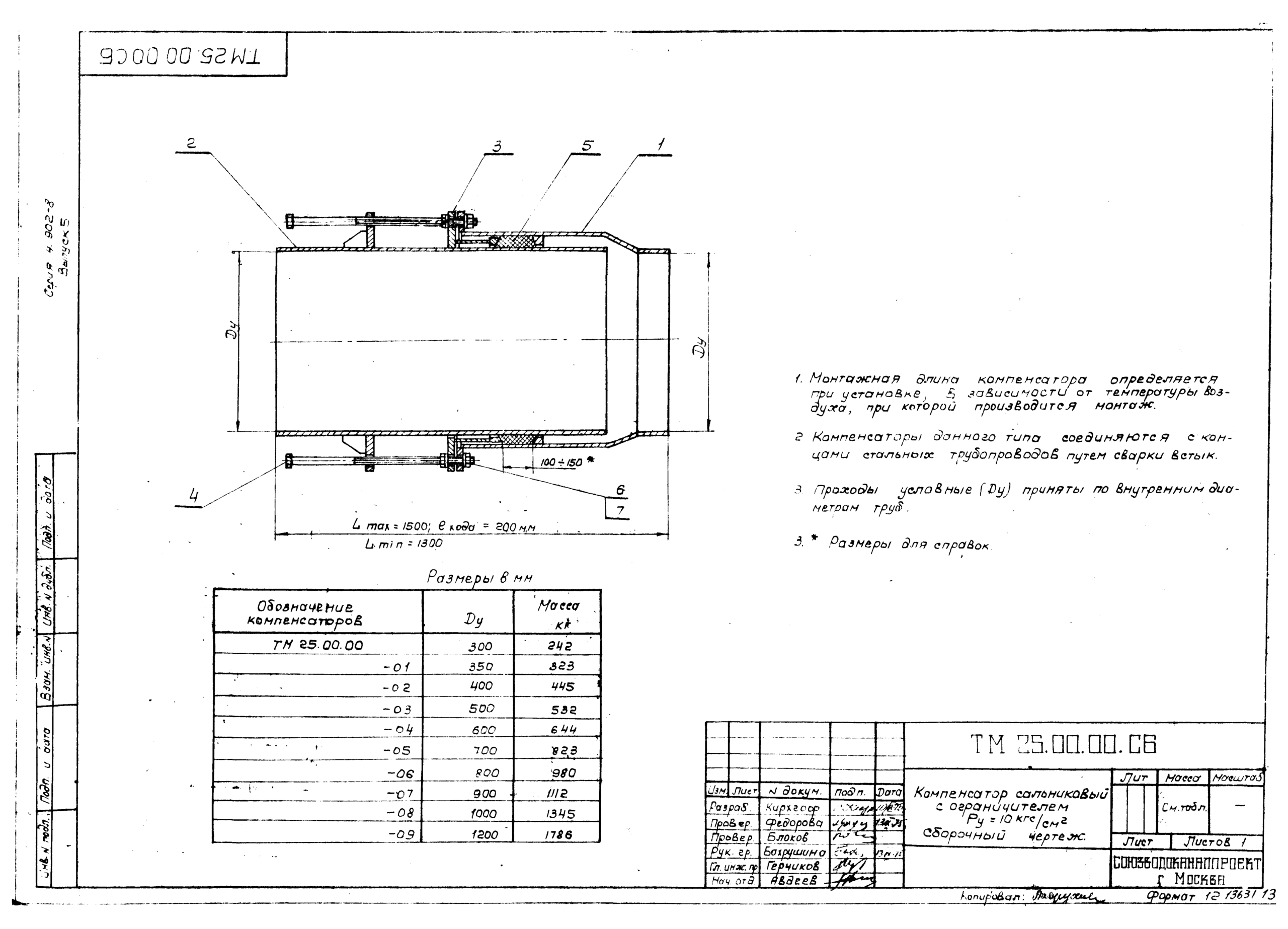

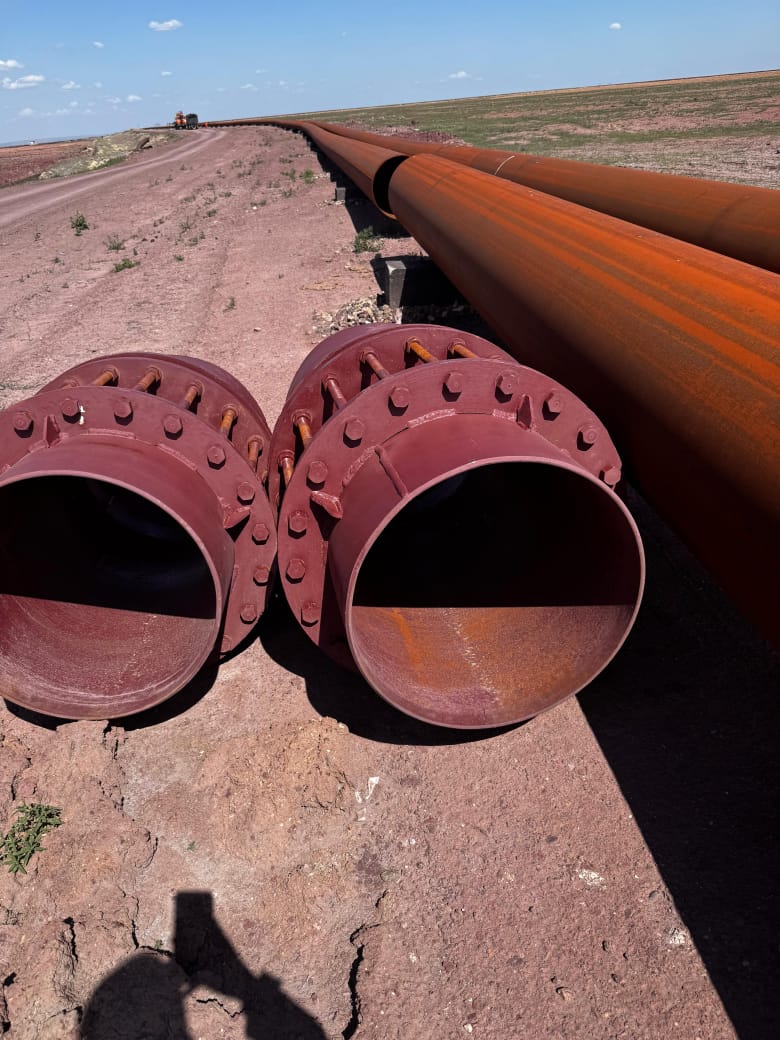

Сальниковый компенсатор с ограничителем изготавливается по типовой конструкторской документации серии 4.902-8 вып.5 и применяются для безанкерной укладки магистральных пульповодов Ду300 — Ду1200 мм.
Обозначение: сальниковый компенсатор ТМ 25.00.00, сальниковый компенсатор 4.902-8.
Рабочие характеристики компенсаторов
Условный диаметр — от Ду 300 до 1200 мм
Расчетное давление в пульповодах — не более 10 кгс/см2
Перепад расчетных температур воздуха — до 80 °С
Сальниковые компенсаторы рассчитаны на восприятие осевых усилий, значения которых приведены в таблице технических характеристик.
| Обозначение компенсатора | Ду, мм | Осевое усилие, кгс | Масса, кг |
|---|---|---|---|
| ТМ 25.00.00 | 300 | 10000 | 242 |
| ТМ 25.00.00-01 | 350 | 12000 | 323 |
| ТМ 25.00.00-02 | 400 | 15000 | 445 |
| ТМ 25.00.00-03 | 500 | 21000 | 532 |
| ТМ 25.00.00-04 | 600 | 30000 | 644 |
| ТМ 25.00.00-05 | 700 | 44000 | 823 |
| ТМ 25.00.00-06 | 800 | 48000 | 980 |
| ТМ 25.00.00-07 | 900 | 54000 | 1112 |
| ТМ 25.00.00-08 | 1000 | 72000 | 1345 |
| ТМ 25.00.00-09 | 1200 | 80000 | 1786 |
