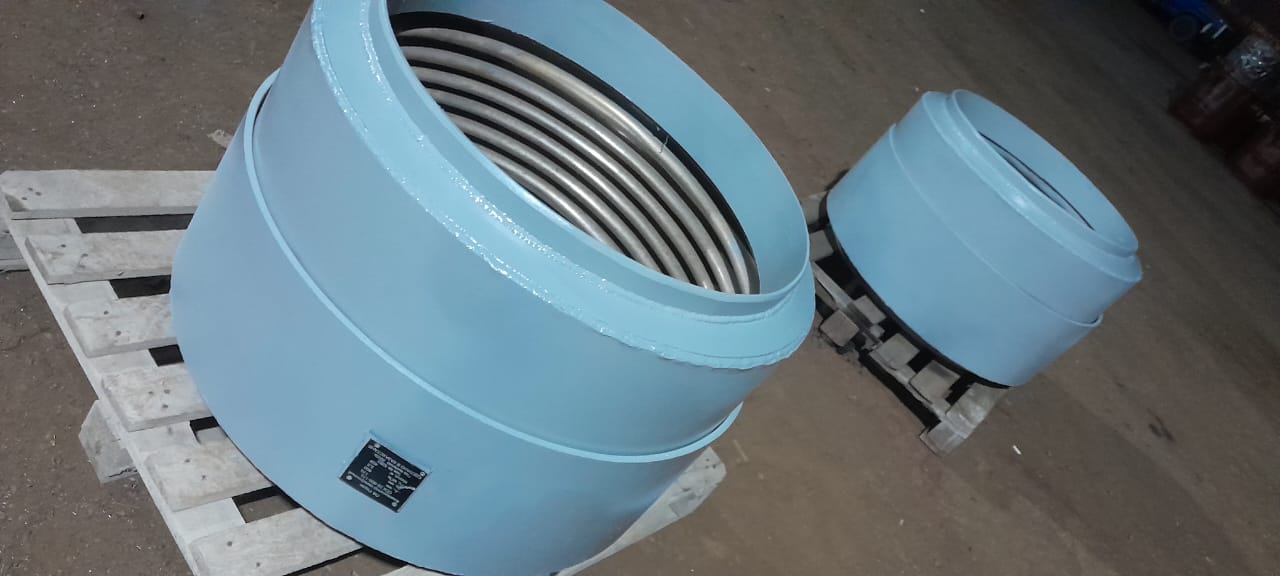

Стартовые сильфонные компенсаторы (ССК) предназначены для компенсации осевых температурных деформаций при вводе в эксплуатацию бесканально прокладываемых трубопроводов тепловых сетей в случае использования метода снижения нагрузок предварительно нагретого во время монтажа трубопровода с применением ССК.
Применяются только для трубопроводов с индустриальной тепловой изоляцией из пенополиуретана с защитной полиэтиленовой оболочкой.
Теплоизоляция стартовых сильфонных компенсаторов выполняется при монтаже трубопроводов. Габаритные размеры ССК позволяют после его монтажа в трубопровод гидроизолировать ССК и его стыки с трубопроводом одной термоусаживающейся или электросварной полиэтиленовой муфтой длиной, превышающей длину компенсатора с учетом перехлеста на полиэтиленовую оболочку трубопровода.

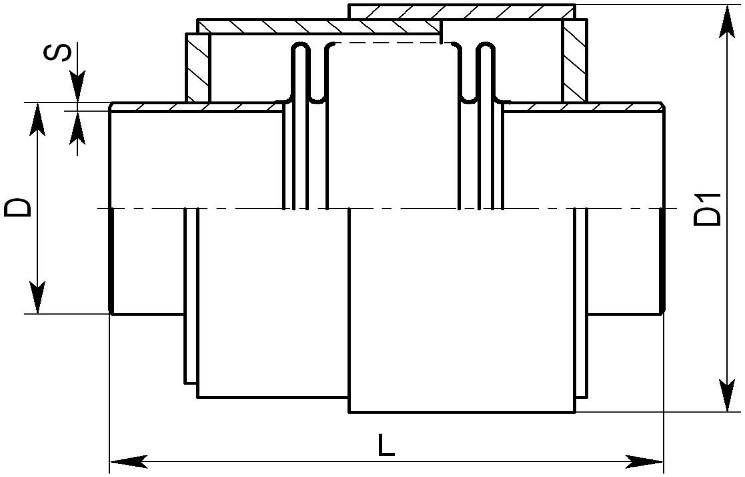

| Обозначение | Усл. диаметр, мм | D, мм | D1, мм | S, мм | L, мм | К, мм | Осевой ход, ±λ мм | Жесткость, Cλ кН/м | Масса, кг |
|---|---|---|---|---|---|---|---|---|---|
| ССК-25-50-80 | 50 | 57 | 86 | 3,5 | 350 | 8 | 80 | 43,8 | 8 |
| ССК-25-65-80 | 65 | 76 | 104 | 4 | 350 | 8 | 80 | 42,2 | 10 |
| ССК-25-80-80 | 80 | 89 | 132 | 5 | 350 | 11 | 80 | 29,0 | 13 |
| ССК-25-100-80 | 100 | 108 | 147 | 5 | 400 | 11 | 110 | 24,2 | 15 |
| ССК-25-125-110 | 125 | 133 | 170 | 5 | 450 | 11 | 110 | 21,2 | 20 |
| ССК-25-150-110 | 150 | 159 | 202 | 6 | 550 | 12 | 110 | 20,8 | 32 |
| ССК-25-200-140 | 200 | 219 | 265 | 7 | 550 | 14 | 140 | 66,6 | 54 |
| ССК-25-250-140 | 250 | 273 | 345 | 8 | 550 | 16 | 140 | 44,8 | 77 |
| ССК-25-300-140 | 300 | 325 | 404 | 8 | 550 | 17 | 140 | 42,8 | 90 |
| ССК-25-350-140 | 350 | 377 | 480 | 8 | 550 | 17 | 140 | 60,0 | 120 |
| ССК-25-400-140 | 400 | 426 | 500 | 8 | 550 | 17 | 140 | 109,2 | 135 |
| ССК-25-500-170 | 500 | 530 | 627 | 9 | 650 | 18 | 170 | 125,9 | 215 |
| ССК-25-600-170 | 600 | 630 | 735 | 9 | 650 | 18 | 170 | 127,7 | 266 |
| ССК-25-700-170 | 700 | 720 | 830 | 10 | 650 | 20 | 170 | 88,6 | 330 |
| ССК-25-800-170 | 800 | 820 | 930 | 10 | 650 | 20 | 170 | 139,4 | 409 |
| ССК-25-900-170 | 900 | 920 | 1040 | 11 | 650 | 22 | 170 | 151,3 | 472 |
| ССК-25-1000-170 | 1000 | 1020 | 1135 | 11 | 650 | 22 | 170 | 235,1 | 572 |
| ССК-25-1200-170 | 1200 | 1220 | 1350 | 14 | 650 | 24 | 170 | 278,0 | 680 |
