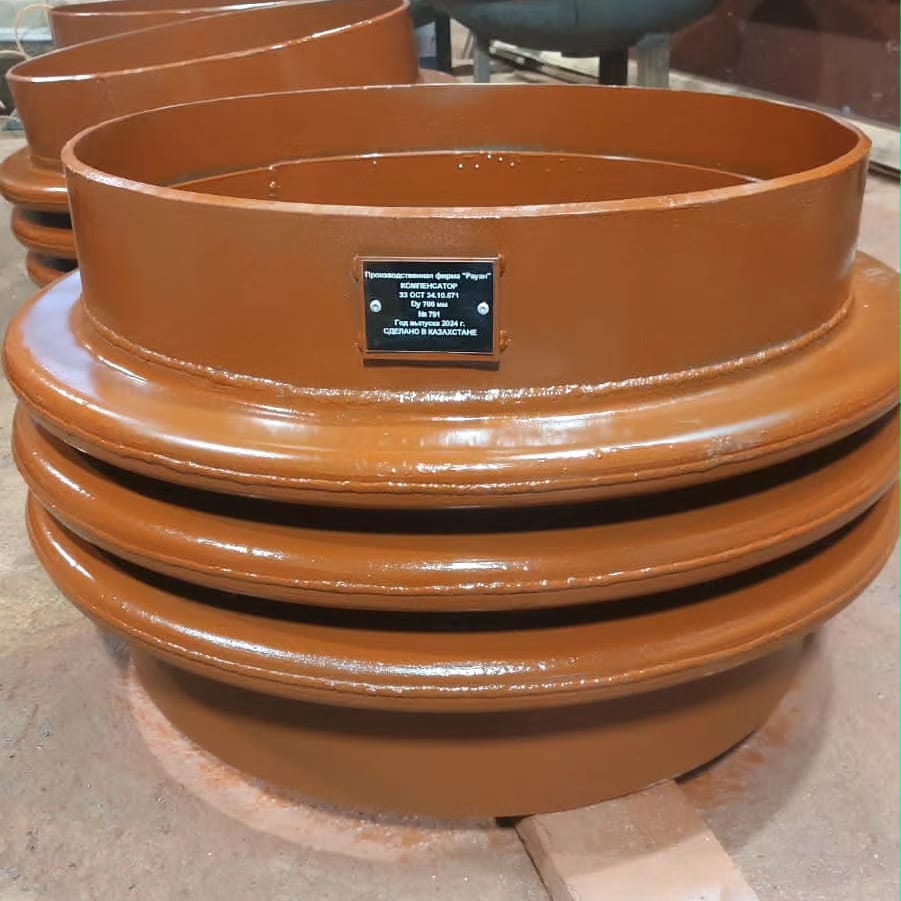

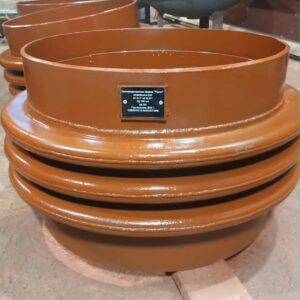

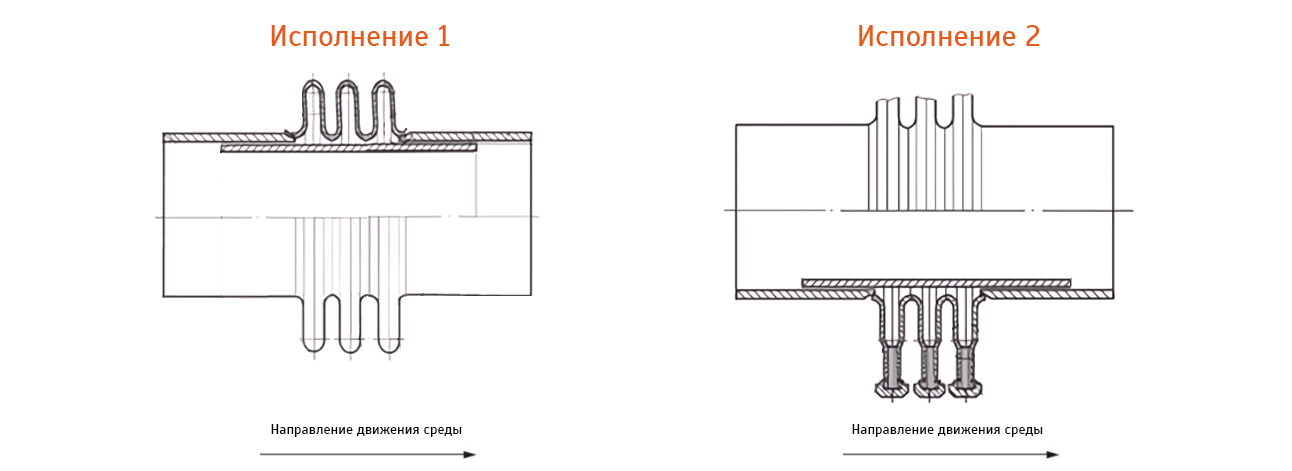

Компенсаторы линзовые однослойные, изготавливаются из линз и полулинз сваренных в вершинах и впадинах волны. Обладая большей жесткостью для сдвигового и углового перемещений, как результат применения однослойных материалов с толщинами от 3 до 10 мм, данный вид компенсаторов находит большое применение для компенсации в осевом направлении в системах с большими рабочими давлениями и температурами. Основноприменение линзовых компенсаторов в нефтеперерабатывающей, химической и газовой отраслях промышленности для компенсация температурного удлинения корпусов теплообменного и газотурбинного оборудования. Возможность изменять геометрию
линзы, позволяет разрабатывать и изготовлять линзовые компенсаторы с внутренним диаметром до 8000 мм с применением особых сталей и сплавов для достижения требуемых эксплуатационных показателей. В зависимости от требований по компенсации, линзовые компенсаторы могут состоять из одной, двух, трех и более линз.
| Обозначение компенсатора | Давление условное , Ру, Мпа (кгс/см2) | Проход условный, Dy | Dh | D | L | S | S1 | Компенсирующая способность, мм | Жесткость линзы на сжатие, кН/см | Эффективная площадь, м2 |
|---|---|---|---|---|---|---|---|---|---|---|
| 01 ОСТ 34-10-571 | 0,6 (6) | 100 | 108 | 259 | 492 | 4 | 2,5 | 15 | 12,85 | 0,025 |
| 2 | 0,6 (6) | 125 | 133 | 284 | 492 | 4 | 2,5 | 15 | 14,6 | 0,033 |
| 3 | 0,6 (6) | 150 | 159 | 309 | 492 | 5 | 2,5 | 15 | 16,45 | 0,041 |
| 4 | 0,6 (6) | 200 | 219 | 369 | 492 | 7 | 2,5 | 15 | 20,7 | 0,065 |
| 5 | 0,6 (6) | 250 | 273 | 422 | 492 | 8 | 2,5 | 16,5 | 24,6 | 0,091 |
| 6 | 0,6 (6) | 300 | 325 | 473 | 492 | 8 | 2,5 | 16,5 | 28,4 | 0,121 |
| 7 | 0,6 (6) | 350 | 377 | 525 | 492 | 9 | 2,5 | 16,5 | 32,15 | 0,155 |
| 8 | 0,6 (6) | 400 | 426 | 575 | 492 | 9 | 2,5 | 16,5 | 35,7 | 0,193 |
| 9 | 0,6 (6) | 450 | 478 | 627 | 492 | 7 | 2,5 | 16,5 | 39,5 | 0,235 |
| 10 | 0,6 (6) | 500 | 530 | 679 | 492 | 8 | 2,5 | 16,5 | 43,3 | 0,282 |
| 11 | 0,6 (6) | 600 | 630 | 779 | 492 | 8 | 2,5 | 16,5 | 50,6 | 0,385 |
| 12 | 0,6 (6) | 700 | 720 | 869 | 492 | 8 | 2,5 | 16,5 | 57,1 | 0,49 |
| 13 | 0,6 (6) | 800 | 820 | 967 | 492 | 9 | 2,5 | 16,5 | 64,4 | 0,623 |
| 14 | 0,6 (6) | 900 | 920 | 1067 | 492 | 10 | 2,5 | 16,5 | 71,7 | 0,771 |
| 15 | 0,6 (6) | 1000 | 1020 | 1167 | 592 | 10 | 2,5 | 16,5 | 79 | 0,934 |
| 16 | 0,6 (6) | 1200 | 1220 | 1368 | 592 | 11 | 3 | 16,5 | 165 | 1,308 |
| 17 | 0,6 (6) | 1400 | 1420 | 1568 | 592 | 14 | 3 | 16,5 | 190 | 1,745 |
| 18 | 0,6 (6) | 1600 | 1620 | 1768 | 692 | 14 | 3 | 16,5 | 216 | 2,24 |
| 19 | 0,6 (6) | 1800 | 1820 | 1968 | 692 | 10 | 3 | 16,5 | 241,7 | 2,8 |
| 20 | 0,6 (6) | 2000 | 2040 | 2188 | 692 | 10 | 3 | 16,5 | 269,9 | 3,49 |
| 21 | 0,6 (6) | 2200 | 2240 | 2388 | 692 | 12 | 3 | 16,5 | 295,4 | 4,19 |
| 22 | 1,0 (10) | 100 | 108 | 260 | 492 | 4 | 3 | 12 | 22,55 | 0,025 |
| 23 | 1,0 (10) | 125 | 133 | 285 | 492 | 4 | 3 | 12 | 25,65 | 0,033 |
| 24 | 1,0 (10) | 150 | 159 | 310 | 492 | 5 | 3 | 12 | 28,9 | 0,041 |
| 25 | 1,0 (10) | 200 | 219 | 370 | 492 | 7 | 3 | 12 | 36,4 | 0,065 |
| 26 | 1,0 (10) | 250 | 273 | 423 | 492 | 8 | 3 | 12 | 43,25 | 0,091 |
| 27 | 1,0 (10) | 300 | 325 | 474 | 492 | 8 | 3 | 12 | 49,9 | 0,121 |
| 28 | 1,0 (10) | 350 | 377 | 526 | 492 | 9 | 3 | 12 | 55,5 | 0,155 |
| 29 | 1,0 (10) | 400 | 426 | 576 | 492 | 9 | 3 | 12 | 62,7 | 0,193 |
| 30 | 1,0 (10) | 450 | 478 | 628 | 492 | 7 | 3 | 12 | 69,4 | 0,235 |
| 31 | 1,0 (10) | 500 | 530 | 680 | 492 | 8 | 3 | 12 | 76 | 0,282 |
| 32 | 1,0 (10) | 600 | 630 | 780 | 492 | 8 | 3 | 12 | 88,9 | 0,385 |
| 33 | 1,0 (10), 1,6 (16) | 700 | 720 | 872 | 492 | 8 | 4 | 10,5 | 246 | 0,49 |
| 34 | 1,0 (10), 1,6 (16) | 800 | 820 | 970 | 492 | 9 | 4 | 10,5 | 278 | 0,623 |
| 35 | 1,0 (10), 1,6 (16) | 900 | 920 | 1070 | 492 | 10 | 4 | 10,5 | 309 | 0,771 |
| 36 | 1,0 (10), 1,6 (16) | 1000 | 1020 | 1170 | 592 | 10 | 4 | 10,5 | 341 | 0,934 |
| 37 | 1,0 (10), 1,6 (16) | 1200 | 1220 | 1370 | 592 | 11 | 4 | 10,5 | 404 | 1,308 |
| 38 | 1,0 (10), 1,6 (16) | 1400 | 1420 | 1570 | 592 | 14 | 4 | 10,5 | 467 | 1,745 |
| 39 | 1,6 (16) | 100 | 108 | 262 | 492 | 4 | 4 | 9 | 55,2 | 0,025 |
| 40 | 1,6 (16) | 125 | 133 | 287 | 492 | 4 | 4 | 9 | 62,75 | 0,033 |
| 41 | 1,6 (16) | 150 | 159 | 312 | 492 | 5 | 4 | 9 | 70,7 | 0,041 |
| 42 | 1,6 (16) | 200 | 219 | 372 | 492 | 7 | 4 | 9 | 89,2 | 0,065 |
| 43 | 1,6 (16) | 250 | 273 | 425 | 492 | 8 | 4 | 9 | 106 | 0,091 |
| 44 | 1,6 (16) | 300 | 325 | 476 | 492 | 8 | 4 | 9 | 122,2 | 0,121 |
| 45 | 1,6 (16) | 350 | 377 | 528 | 492 | 9 | 4 | 9 | 138,45 | 0,155 |
| 46 | 1,6 (16) | 400 | 426 | 578 | 492 | 9 | 4 | 10,5 | 154 | 0,193 |
| 47 | 1,6 (16) | 450 | 478 | 630 | 492 | 7 | 4 | 10,5 | 170 | 0,235 |
| 48 | 1,6 (16) | 500 | 530 | 682 | 492 | 8 | 4 | 10,5 | 186 | 0,282 |
| 49 | 1,6 (16) | 600 | 630 | 782 | 492 | 8 | 4 | 10,5 | 218 | 0,385 |
