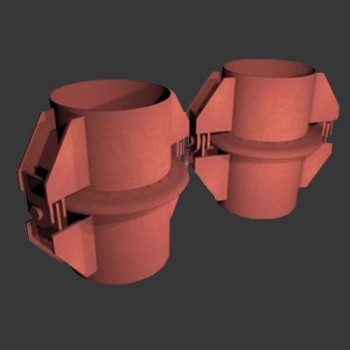

Компенсатор ОСТ 34-10-575 трехлинзовый угловой

Угловые линзовые компенсаторы производятся в компании в строгости с стандартом предприятия — Dу от 100 до 2200 мм, используемые для компенсации температурных колебаний трубопроводов по длине (П-образные, Г-образные, Z-образные и других различные схемах шарнирных компенсаций, в неагрессивных или малоагрессивных среде). Установленное давление (Ру) до 1,6 МПа (16 кгс/см2), а температура не более 300° и для Dу менее 400мм с температурой менее 425 °.

Для обозначения компенсаторов используется в названии Ру и Dy, например
Угловой компенсатор трехлинзовой с параметрами Ру ≤ 0,6 (6 кгс/см2) и Dy 125мм имеет обозначение Компенсатор 0,6 (6)-125 02 ОСТ 34-10-575 СТ ТОО 40567538-003-2016.

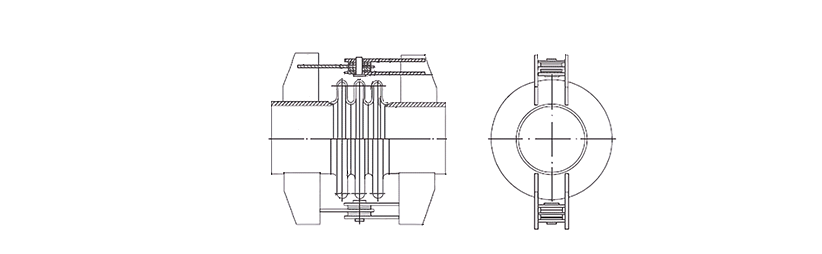

Техническая схема: Компенсатор ОСТ 34-10-575 трехлинзовый угловой

Обозначение компенсатора	Давление условное, Ру, Мпа (кгс/см2)	Проход условный, Dy	Dh	L	H	B	S	S1	Угол изгиба компенсатора, град	Жесткость линзы на изгиб, н-м	Масса, кг
01 ОСТ 34-10-575	0,6 (6)	100	108	532	360	40	4	2,5	8 гр 06 мин	79	13
02	0,6 (6)	125	133	532	385	40	4	2,5	7 гр 23 мин	121	15
03	0,6 (6)	150	159	532	415	40	5	2,5	6 гр 45 мин	178	17
04	0,6 (6)	200	219	592	515	40	7	2,5	5 гр 37 мин	367	30
05	0,6 (6)	250	273	592	565	60	8	2,5	4 гр 52 мин	621	40
06	0,6 (6)	300	325	592	620	60	8	2,5	4 гр 20 мин	955	49
07	0,6 (6)	350	377	692	670	60	9	2,5	3 гр 54 мин	1390	72
08	0,6 (6)	400	426	692	720	80	9	2,5	3 гр 33 мин	1910	83
09	0,6 (6)	450	478	792	810	80	7	2,5	3 гр 15 мин	2550	96
10	0,6 (6)	500	530	792	865	80	8	2,5	2 гр 57 мин	3390	113
11	0,6 (6)	600	630	912	1020	100	8	2,5	2 гр 36 мин	5390	164
12	0,6 (6)	700	720	912	1110	120	10	2,5	2 гр 18 мин	7770	214
13	0,6 (6)	800	820	912	1205	150	11	2,5	2 гр 0 мин	11100	257
14	0,6 (6)	900	920	1072	1310	150	12	2,5	1 гр 54 мин	15300	351
15	0,6 (6)	1000	1020	1072	1410	150	14	2,5	1 гр 36 мин	20500	425
16	0,6 (6)	1200	1220	1192	1665	200	14	3	1 гр 21 мин	59800	629
17	0,6 (6)	1400	1420	1432	1900	250	14	3	1 гр 12 мин	92200	865
18	0,6 (6)	1600	1620	1432	2090	300	20	3	1 гр 03 мин	134623	1298
19	0,6 (6)	1800	1820	1432	2295	300	25	3	0 гр 57 мин	188451	1736
20	0,6 (6)	2000	2040	1642	2520	300	25	3	0 гр 51 мин	262236	2236
21	0,6 (6)	2200	2240	1642	2710	350	25	3	0 гр 45 мин	344017	2451
22	1,0 (10)	100	108	532	360	40	4	3	6 гр 12 мин	139	15
23	1,0 (10)	125	133	532	385	40	4	3	5 гр 36 мин	213	16
24	1,0 (10)	150	159	532	415	40	5	3	5 гр 06 мин	313	19
25	1,0 (10)	200	219	592	510	60	7	3	4 гр 19 мин	645	35
26	1,0 (10)	250	273	592	565	60	8	3	3 гр 45 мин	1092	44
27	1,0 (10)	300	325	692	620	60	8	3	3 гр 21 мин	1679	62
28	1,0 (10)	350	377	692	670	80	9	3	3 гр 0 мин	2445	78
29	1,0 (10)	400	426	792	760	80	9	3	2 гр 45 мин	3350	104
30	1,0 (10)	450	478	792	810	80	10	3	2 гр 30 мин	4530	122
31	1,0 (10)	500	530	792	860	100	11	3	2 гр 18 мин	5960	146
32	1,0 (10)	600	630	912	1020	120	12	3	2 гр 0 мин	9490	231
33	1,0 (10)	700	720	912	1110	120	14	4	1 гр 37 мин	33500	298
34	1,0 (10)	800	820	1092	1195	200	16	4	1 гр 27 мин	48000	468
35	1,0 (10)	900	920	1092	1300	200	18	4	1 гр 18 мин	68200	555
36	1,0 (10)	1000	1020	1092	1460	200	20	4	1 гр 12 мин	88400	671
37	1,0 (10)	1200	1220	1292	1665	200	20	4	1 гр 0 мин	147000	928
38	1,0 (10)	1400	1420	1472	1900	250	25	4	0 гр 51 мин	226000	1478
39	1,6 (16)	100	108	532	360	40	4	4	4 гр 48 мин	344	17
40	1,6 (16)	125	133	532	385	40	4	4	4 гр 24 мин	526	19
41	1,6 (16)	150	159	592	445	60	5	4	4 гр 0 мин	771	30
42	1,6 (16)	200	219	592	510	60	7	4	3 гр 21 мин	1588	39
43	1,6 (16)	250	273	692	560	80	8	4	2 гр 55 мин	2685	61
44	1,6 (16)	300	325	692	615	80	8	4	2 гр 31 мин	4127	73
45	1,6 (16)	350	377	692	665	100	9	4	2 гр 18 мин	6007	89
46	1,6 (16)	400	426	912	815	100	9	4	2 гр 06 мин	2230	139
47	1,6 (16)	450	478	912	865	100	10	4	1 гр 57 мин	11100	162
48	1,6 (16)	500	530	1038	915	120	11	4	1 гр 36 мин	14630	223
49	1,6 (16)	600	630	1038	1020	120	14	4	1 гр 33 мин	23300	291
50	1,6 (16)	700	720	1092	1090	200	16	4	1 гр 24 мин	33500	434
51	1,6 (16)	800	820	1092	1255	200	18	4	1 гр 15 мин	48000	542
52	1,6 (16)	900	920	1192	1360	200	20	4	1 гр 07 мин	66200	691
53	1,6 (16)	1000	1020	1392	1500	200	20	4	1 гр 02 мин	88400	880
54	1,6 (16)	1200	1220	1572	1700	220	25	4	0 гр 51 мин	147000	1519
55	1,6 (16)	1400	1420	1872	1940	250	25	4	0 гр 43 мин	226000	1977
56	1,0 (10)	700	720	1192	1125	120	10	4	1 гр 37 мин	33500	355
57	1,0 (10)	800	820	1192	1215	200	11	4	1 гр 27 мин	48000	470
58	1,0 (10)	900	920	1252	1320	200	12	4	1 гр 18 мин	66200	545
59	1,0 (10)	1000	1020	1252	1480	200	14	4	1 гр 12 мин	88400	686
60	1,0 (10)	1200	1220	1752	1730	200	14	4	1 гр 0 мин	147000	1154
61	1,0 (10)	1400	1420	2092	1955	250	14	4	0 гр 37 мин	226000	1654
62	1,6 (16)	600	630	1192	1040	120	8	4	1 гр 33 мин	23300	333
63	1,6 (16)	700	720	1392	1110	200	10	4	1 гр 24 мин	33500	490
64	1,6 (16)	800	820	1492	1280	200	11	4	1 гр 15 мин	48000	665
65	1,6 (16)	900	920	1752	1420	200	12	4	1 гр 07 мин	66200	899
66	1,6 (16)	1000	1020	1752	1530	200	14	4	1 гр 02 мин	88400	1067
67	1,6 (16)	1200	1220	2152	1730	220	14	4	0 гр 51 мин	147000	1670
68	1,6 (16)	1400	1420	2592	1965	250	14	4	0 гр 43 мин	226000	2294
