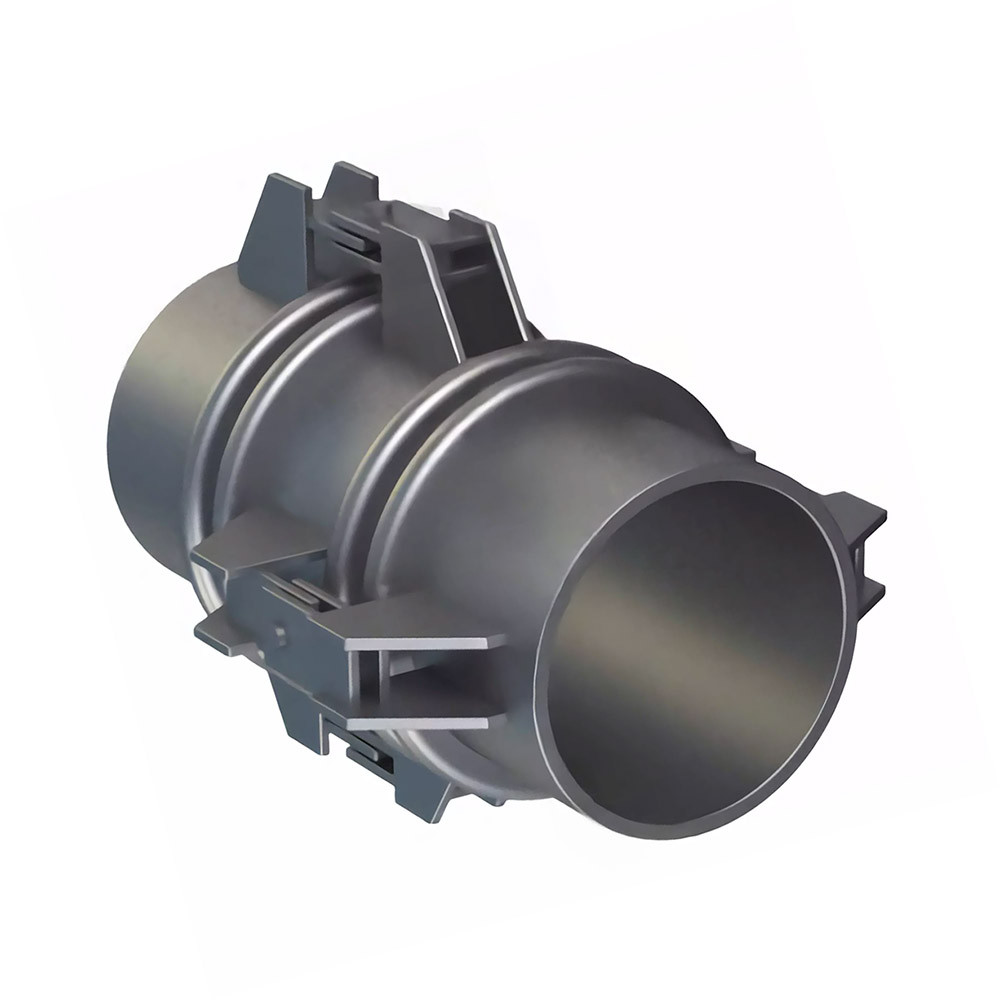

Компенсатор ОСТ 34-10-578 угловой сдвоенный

Компенсатор двухлинзовый сдвоенный угловой ОСТ 34-10-578 предназначен для компенсации температурных расширений и угловых перемещений трубопроводов, работающих в сложных пространственных схемах, таких как Г-, П-, Z-образные конструкции. Благодаря сдвоенной конструкции и однолинзовому исполнению, компенсатор обеспечивает эффективное поглощение механических напряжений, возникающих при изменении температуры транспортируемой среды.

Данное изделие широко используется в технологических и промысловых трубопроводах, паропроводах, системах горячего водоснабжения, а также на объектах энергетики и нефтехимической промышленности.

Технические характеристики:

• Тип компенсатора: однолинзовый сдвоенный угловой.
• Диапазон диаметров (Dy): от 100 до 2200 мм.
• Рабочее давление:
  • Ру 0,6 МПа (6 кгс/см²)
  • Ру 1,0 МПа (10 кгс/см²)
  • Ру 1,6 МПа (16 кгс/см²)
• Рабочая температура: до 300 °C (до 425 °C для Dy ≤ 400 мм).

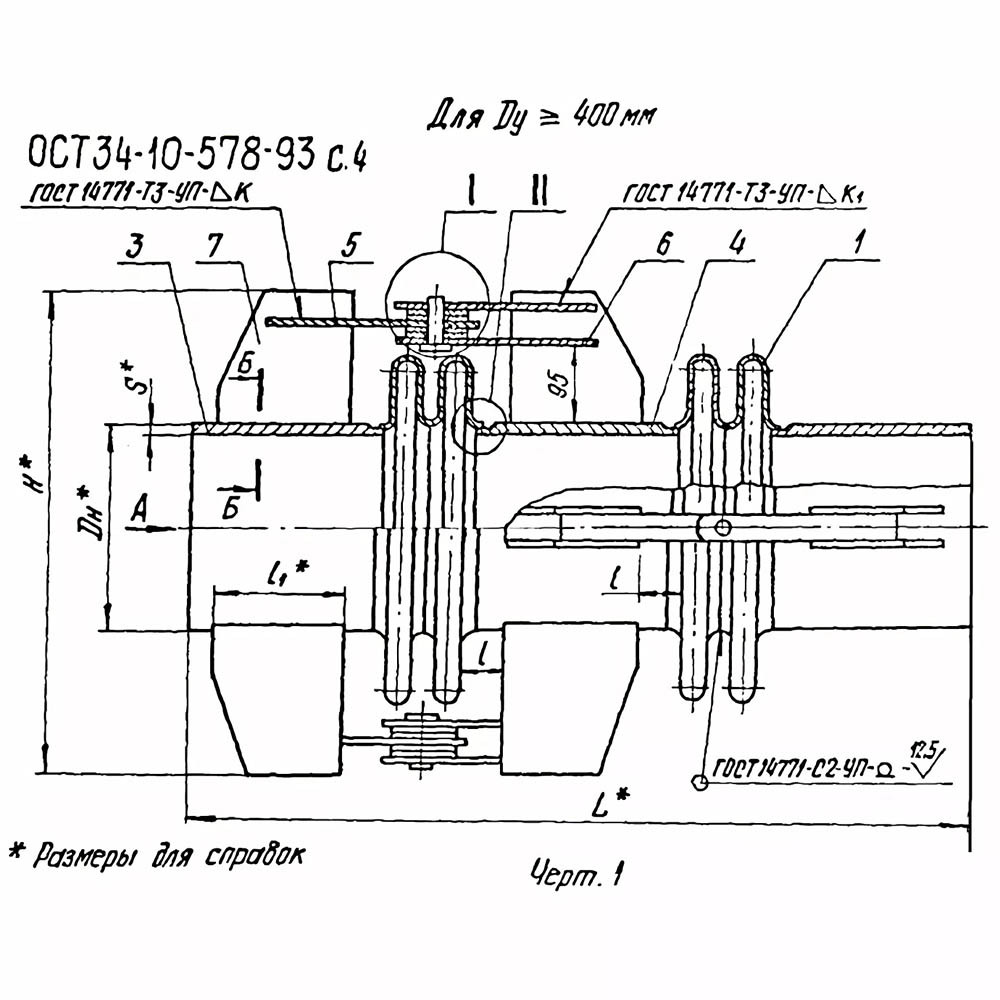

• Конструкция:
  • Полностью сварное соединение.
  • Шарнирная схема позволяет компенсатору двигаться в угловой плоскости.

Преимущества:

• Эффективная компенсация температурных расширений – обеспечивает надёжную работу трубопроводов в условиях регулярных изменений температуры, предотвращая деформации и механические повреждения.
• Высокая устойчивость к нагрузкам – конструкция сдвоенного типа и шарнирная схема позволяют компенсатору работать при значительных угловых отклонениях трубопроводов.
• Широкий диапазон применения – подходит для различных промышленных объектов, включая теплоэнергетику, нефтехимию, металлургию и газовую отрасль.
• Надёжность и долговечность – использование качественных материалов и термическая обработка после сварки гарантируют прочность и герметичность конструкции.
• Соответствие отраслевым стандартам – компенсатор изготовлен по ОСТ 34-10-577-93, что гарантирует его соответствие требованиям безопасности и эксплуатационной надёжности.

Область применения:

• Системы паропроводов и горячего водоснабжения.
• Трубопроводные сети сложных пространственных схем (Г-, П-, Z-образные).
• Энергетические предприятия (ТЭС, ГРЭС, котельные установки).
• Нефтеперерабатывающие заводы и химическая промышленность.
