Компенсатор ОСТ 34-10-576 четырехлинзовый угловой

Угловые линзовые компенсаторы производятся в компании в строгости с стандартом предприятия — Dу от 100 до 2200 мм, используемые для компенсации температурных колебаний трубопроводов по длине (П-образные, Г-образные, Z-образные и других различные схемах шарнирных компенсаций, в неагрессивных или малоагрессивных среде). Установленное давление (Ру) до 1,6 МПа (16 кгс/см2), а температура не более 300° и для Dу менее 400мм с температурой менее 425 °.

Для обозначения компенсаторов используется в названии Ру и Dy, например
Угловой компенсатор четырехлинзовой с параметрами Ру ≤ 0,6 (6 кгс/см2) и Dy 125мм имеет обозначение Компенсатор 0,6 (6)-125 02 ОСТ 34-10-576 СТ ТОО 40567538-003-2016.

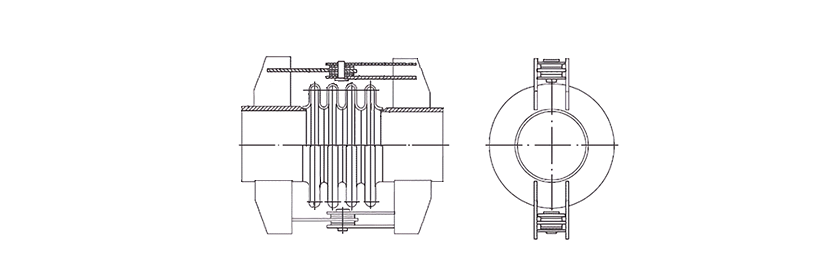

Техническая схема: Компенсатор ОСТ 34-10-576 четырехлинзовый угловой

Обозначение компенсатора	Давление условное, Ру, Мпа (кгс/см2)	Проход условный, Dy	Dh	L	H	B	S	S1	Угол изгиба компенсатора, град	Жесткость линзы на изгиб, н-м	Масса, кг
01 ОСТ 34-10-576	0,6 (6)	100	108	596	360	40	4	2,5	10 гр 48 мин	79	16
02	0,6 (6)	125	133	596	385	40	4	2,5	9 гр 50 мин	121	18
03	0,6 (6)	150	159	596	415	40	5	2,5	9 гр 0 мин	178	20
04	0,6 (6)	200	219	656	515	40	7	2,5	7 гр 29 мин	367	34
05	0,6 (6)	250	273	656	565	60	8	2,5	6 гр 29 мин	621	44
06	0,6 (6)	300	325	656	620	60	8	2,5	5 гр 47 мин	955	54
07	0,6 (6)	350	377	756	670	60	9	2,5	5 гр 12 мин	1390	78
08	0,6 (6)	400	426	756	720	80	9	2,5	4 гр 44 мин	1910	89
09	0,6 (6)	450	478	856	810	80	7	2,5	4 гр 20 мин	2550	102
10	0,6 (6)	500	530	856	865	80	8	2,5	3 гр 56 мин	3390	120
11	0,6 (6)	600	630	976	1020	100	8	2,5	3 гр 28 мин	5390	173
12	0,6 (6)	700	720	976	1110	120	10	2,5	3 гр 04 мин	7770	226
13	0,6 (6)	800	820	976	1205	150	11	2,5	2 гр 40 мин	11100	270
14	0,6 (6)	900	920	1136	1310	150	12	2,5	2 гр 32 мин	15300	365
15	0,6 (6)	1000	1020	1136	1410	150	14	2,5	2 гр 08 мин	20500	439
16	0,6 (6)	1200	1220	1256	1665	200	14	3	1 гр 48 мин	59800	651
17	0,6 (6)	1400	1420	1496	1900	250	14	3	1 гр 36 мин	92200	892
18	0,6 (6)	1600	1620	1496	2090	300	20	3	1 гр 24 мин	134623	1327
19	0,6 (6)	1800	1820	1496	2295	300	25	3	1 гр 16 мин	188451	1768
20	0,6 (6)	2000	2040	1706	2520	300	25	3	1 гр 08 мин	262236	2272
21	0,6 (6)	2200	2240	1706	2710	350	25	3	1 гр 0 мин	344017	2490
22	1,0 (10)	100	108	596	360	40	4	3	8 гр 16 мин	139	17
23	1,0 (10)	125	133	596	385	40	4	3	7 гр 28 мин	213	19
24	1,0 (10)	150	159	596	415	40	5	3	6 гр 46 мин	313	22
25	1,0 (10)	200	219	656	510	60	7	3	5 гр 44 мин	645	39
26	1,0 (10)	250	273	656	565	60	8	3	5 гр 0 мин	1092	49
27	1,0 (10)	300	325	756	620	60	8	3	4 гр 28 мин	1679	63
28	1,0 (10)	350	377	756	670	80	9	3	4 гр 0 мин	2445	85
29	1,0 (10)	400	426	856	760	80	9	3	3 гр 40 мин	3350	112
30	1,0 (10)	450	478	856	810	80	10	3	3 гр 20 мин	4530	130
31	1,0 (10)	500	530	856	860	100	11	3	3 гр 04 мин	5960	157
32	1,0 (10)	600	630	976	1020	120	12	3	2 гр 40 мин	9490	237
33	1,0 (10)	700	720	976	1110	120	14	4	2 гр 10 мин	33500	316
34	1,0 (10)	800	820	1156	1195	200	16	4	1 гр 56 мин	48000	488
35	1,0 (10)	900	920	1156	1300	200	18	4	1 гр 44 мин	66200	578
36	1,0 (10)	1000	1020	1156	1460	200	20	4	1 гр 36 мин	88400	695
37	1,0 (10)	1200	1220	1356	1665	200	20	4	1 гр 20 мин	147000	957
38	1,0 (10)	1400	1420	1536	1900	250	25	4	1 гр 08 мин	226000	1512
39	1,6 (16)	100	108	596	360	40	4	4	6 гр 24 мин	344	20
40	1,6 (16)	125	133	596	385	40	4	4	5 гр 52 мин	526	23
41	1,6 (16)	150	159	656	445	60	5	4	5 гр 20 мин	771	35
42	1,6 (16)	200	219	656	510	60	7	4	4 гр 28 мин	1588	45
43	1,6 (16)	250	273	756	560	80	8	4	3 гр 54 мин	2685	68
44	1,6 (16)	300	325	756	615	80	8	4	3 гр 22 мин	4127	80
45	1,6 (16)	350	377	756	665	100	9	4	3 гр 04 мин	6007	98
46	1,6 (16)	400	426	976	815	100	9	4	2 гр 48 мин	8230	149
47	1,6 (16)	450	478	976	865	100	10	4	2 гр 36 мин	11100	174
48	1,6 (16)	500	530	1096	915	120	11	4	2 гр 22 мин	14630	236
49	1,6 (16)	600	630	1096	1020	120	14	4	2 гр 04 мин	23300	307
50	1,6 (16)	700	720	1156	1090	200	16	4	1 гр 52 мин	33500	453
51	1,6 (16)	800	820	1156	1255	200	18	4	1 гр 40 мин	48000	563
52	1,6 (16)	900	920	1256	1360	200	20	4	1 гр 30 мин	66200	714
53	1,6 (16)	1000	1020	1456	1500	200	20	4	1 гр 21 мин	88400	905
54	1,6 (16)	1200	1220	1736	1700	220	25	4	1 гр 08 мин	147000	1549
55	1,6 (16)	1400	1420	1936	1940	250	25	4	0 гр 58 мин	226000	2012
56	1,0 (10)	700	720	1256	1125	120	10	4	2 гр 10 мин	33500	372
57	1,0 (10)	800	820	1256	1215	200	11	4	1 гр 56 мин	48000	490
58	1,0 (10)	900	920	1318	1320	200	12	4	1 гр 44 мин	66200	568
59	1,0 (10)	1000	1020	1318	1480	200	14	4	1 гр 35 мин	88400	709
60	1,0 (10)	1200	1220	1815	1730	200	14	4	1 гр 20 мин	147000	1182
61	1,0 (10)	1400	1420	2156	1955	250	14	4	1 гр 08 мин	226000	1669
62	1,6 (16)	600	630	1256	1040	120	8	4	2 гр 04 мин	23300	349
63	1,6 (16)	700	720	1456	1110	200	10	4	1 гр 52 мин	33500	509
64	1,6 (16)	800	820	1556	1280	200	11	4	1 гр 40 мин	48000	686
65	1,6 (16)	900	920	1816	1420	200	12	4	1 гр 30 мин	66200	922
66	1,6 (16)	1000	1020	1816	1530	200	14	4	1 гр 21 мин	88400	1091
67	1,6 (16)	1200	1220	2216	1730	220	14	4	1 гр 08 мин	147000	1695
68	1,6 (16)	1400	1420	2655	1965	250	14	4	0 гр 58 мин	226000	2330
