Преимущество шарового компенсатора:
1. Большая компенсационная способность, небольшое рабочее пространство, небольшое сопротивление жидкости и красивый внешний вид (без заправочного сопла).
2. Могут вращаться вокруг оси под любым углом, также могут изгибаться в любом направлении, угол изгиба составляет ± 15 °, итого 30 °.
3. Эффективность уплотнения хорошая, уплотнительный материал обладает большой эластичностью, низким коэффициентом трения, хорошими смазывающими свойствами и небольшим крутящим моментом.
4. Могут обеспечивать универсальную многомерную компенсацию, независимо от горизонтальной или осевой компенсации трубопровода, и другие произвольные направления могут соответствовать требованиям.
5. Шар обрабатывается на токарном станке с ЧПУ и имеет высокую чистоту поверхности.

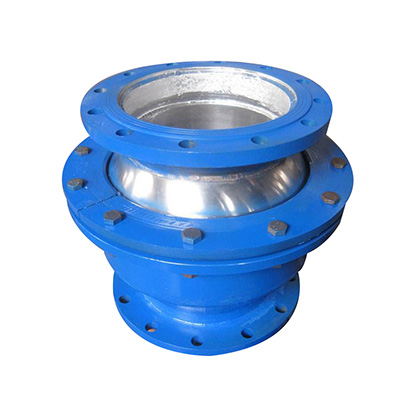

Конструкция сферического компенсатора:
Сфера /винт, болт / гайка: углеродистая сталь
Поддерживаемый фланец: ANSI, DIN, JIS, BS, SS304 /углеродистая сталь
Рабочее давление: 0,6 ~ 10 МПа
Рабочая температура: ≤500 ℃
Применение сферического компенсатора:
Шаровой компенсатор — это своего рода оборудование для решения проблем теплового расширения и сжатия трубопроводов. Его можно широко использовать в металлургии, нефтяной, химической, электроэнергетической, легкой промышленности, текстильной, строительной и оборонной отраслях народного хозяйства.
Шаровой компенсатор в основном подходит для соединения трубопроводов с сильной вибрацией и сложным рельефом и устанавливается на трубе. Сферу можно свободно поворачивать в пределах угла θ от центра вращения, чтобы компенсировать прогиб трубопровода из-за осадки фундамента, теплового расширения и сжатия. Компенсатор обладает преимуществами большой суммы компенсации, небольшого занимаемого пространства, малого сопротивления жидкости, удобной установки и низкой комплексной стоимости.
Выпускается диаметрами от ду 50 мм до 300 мм.
