Основные типы резиновых компенсаторов
- резинокордный компенсатор КРК CIIR (хлорбутилкаучук),
- резинокордный компенсатор КРК FRM (фторкаучук),
- резинокордный компенсатор КРК CR (хлоропрен),
- резинокордный компенсатор КРК HNBR ( гидрированный бутадиен-нитрильного эластомера),
- резинокордный компенсатор КРК CSM (хлорсульфат-полиэтилен),
- резинокордный компенсатор КРК PTFE (политетрафторэтилен),
- резинокордный компенсатор КРК NBR (бутадиен-нитрильного каучук),
- резинокордный компенсатор КРК EPDM (этиленпропиленовый каучук).

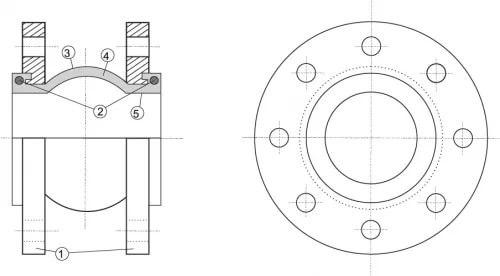

| Ду DN, мм | Фланец PN 10 (мм) | Фланец PN 10 (мм) | Фланец PN 10 (мм) | Фланец PN 16 (мм) | Фланец PN 16 (мм) | Фланец PN 16 (мм) |
|---|---|---|---|---|---|---|
| D | Lk | n x d | D | Lk | n x d | |
| 25 | 115 | 85 | 4 x 14 | — | — | — |
| 32 | 140 | 100 | 4 x 18 | — | — | — |
| 40 | 150 | 110 | 4 x 18 | 150 | 110 | 4 x 18 |
| 50 | 165 | 125 | 4 x 18 | 165 | 125 | 4 x 18 |
| 65 | 185 | 145 | 4 x 18 | 185 | 145 | 4 x 18 |
| 80 | 200 | 160 | 8 x 18 | 200 | 160 | 8 x 18 |
| 100 | 220 | 180 | 8 x 18 | 220 | 180 | 8 x 18 |
| 125 | 250 | 210 | 8 x 18 | 250 | 210 | 8 x 18 |
| 150 | 285 | 240 | 8 x 22 | 285 | 240 | 8 x 22 |
| 200 | 340 | 295 | 8 x 22 | 340 | 295 | 12 x 22 |
| 250 | 395 | 350 | 12 x 22 | 405 | 355 | 12 x 26 |
| 300 | 445 | 400 | 12 x 22 | 460 | 410 | 12 x 26 |
| 350 | 505 | 460 | 16 x 22 | 520 | 470 | 16 x 26 |
| 400 | 565 | 515 | 16 x 26 | 580 | 525 | 16 x 30 |
| 450 | 615 | 565 | 20 x 26 | 640 | 585 | 20 x 30 |
| 500 | 670 | 620 | 20 x 26 | 715 | 650 | 20 x 33 |
| 600 | 780 | 725 | 20 x 30 | 840 | 770 | 20 x 36 |
| 700 | 895 | 840 | 24 x 30 | 910 | 840 | 24 x 36 |
| 800 | 1015 | 950 | 24 x 33 | 1025 | 950 | 24 x 39 |
| 900 | 1115 | 1050 | 28 x 33 | 1125 | 1050 | 28 x 39 |
| 1000 | 1230 | 1160 | 28 x 36 | 1255 | 1170 | 28 x 42 |
