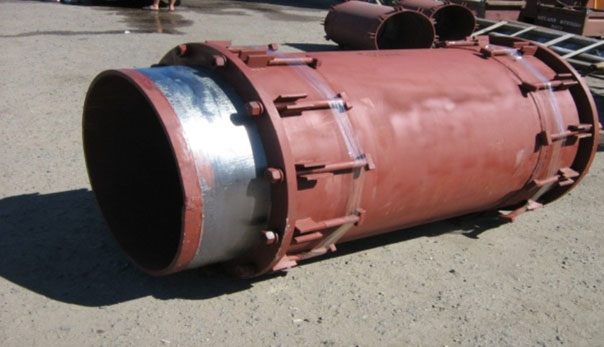

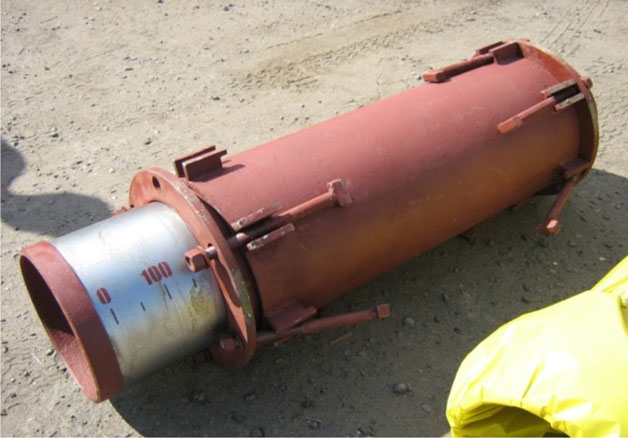

Назначение: Компенсаторы сальниковые предназначены для компенсации тепловых расширений трубопроводов паровых и водяных тепловых сетей.
Условия эксплуатации: Рабочая среда: вода и пар
Давление рабочей среды: Рy до 25 кгс/см²
Температура рабочей среды: вода до 200°С и пар до 300°С

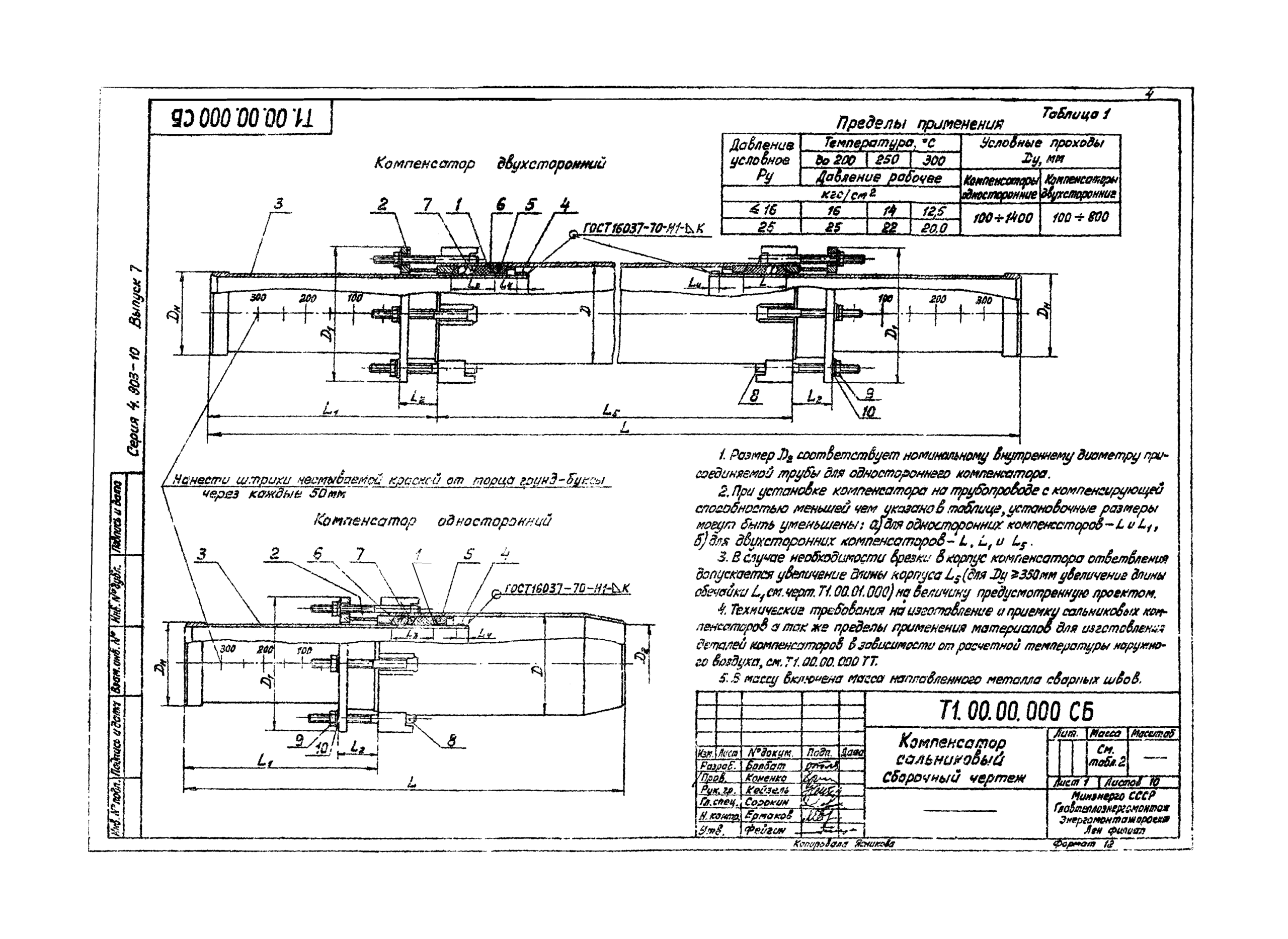

| Обозначение | Наимен-е для спец. | Ду, мм | Ру кгс/см2 | Компенс. способ-ть | L, мм | Масса, кг |
|---|---|---|---|---|---|---|
| Т1.51.00.000.СБ | 100-25 Т1.51 | 100 | 25 | 2x250 | 1540 | 41,5 |
| Т1.52.00.000.СБ | 120-25 Т1.52 | 120 | 25 | 2x250 | 1540 | 53,4 |
| Т1.53.00.000.СБ | 150-25 Т1.53 | 150 | 25 | 2x250 | 1590 | 79,3 |
| Т1.54.00.000.СБ | 170-25 Т1.54 | 170 | 25 | 2x250 | 1590 | 85,9 |
| Т1.55.00.000.СБ | 200-25 Т1.55 | 200 | 25 | 2x200 | 1670 | 150,5 |
| Т1.56.00.000.СБ | 200-25 Т1.56 | 200 | 25 | 2x400 | 2470 | 199,0 |
| Т1.57.00.000.СБ | 250-25 Т1.57 | 250 | 25 | 2x200 | 1670 | 207,8 |
| Т1.58.00.000.СБ | 250-25 Т1.58 | 250 | 25 | 2x400 | 2470 | 267,2 |
| Т1.59.00.000.СБ | 300-25 Т1.59 | 300 | 25 | 2x200 | 1670 | 269,6 |
| Т1.60.00.000.СБ | 300-25 Т1.60 | 300 | 25 | 2x400 | 2470 | 333,3 |
| Т1.61.00.000.СБ | 350-25 Т1.61 | 350 | 25 | 2x200 | 1740 | 312,8 |
| Т1.62.00.000.СБ | 350-25 Т1.62 | 350 | 25 | 2x400 | 2540 | 372,2 |
| Т1.63.00.000.СБ | 400-25 Т1.63 | 400 | 25 | 2x300 | 2140 | 390,0 |
| Т1.64.00.000.СБ | 400-25 Т1.64 | 400 | 25 | 2x500 | 2840 | 454,1 |
| Т1.65.00.000.СБ | 450-25 Т1.65 | 450 | 25 | 2x300 | 2140 | 421,0 |
| Т1.66.00.000.СБ | 450-25 Т1.66 | 450 | 25 | 2x500 | 2840 | 489,1 |
| Т1.67.00.000.СБ | 500-16 Т1.67 | 500 | 16 | 2x300 | 2240 | 540,2 |
| Т1.68.00.000.СБ | 500-16 Т1.68 | 500 | 16 | 2x500 | 3040 | 630,2 |
| Т1.69.00.000.СБ | 600-16 Т1.69 | 600 | 16 | 2x300 | 2260 | 686,2 |
| Т1.70.00.000.СБ | 600-16 Т1.70 | 600 | 16 | 2x500 | 3060 | 804,6 |
| Т1.71.00.000.СБ | 700-16 Т1.71 | 700 | 16 | 2x300 | 2260 | 819,2 |
| Т1.72.00.000.СБ | 700-16 Т1.72 | 700 | 16 | 2x500 | 3060 | 962,4 |
| Т1.73.00.000.СБ | 800-16 Т1.73 | 800 | 16 | 2x300 | 2260 | 960,8 |
| Т1.74.00.000.СБ | 800-16 Т1.74 | 800 | 16 | 2x500 | 3060 | 1132,0 |
| Т1.75.00.000.СБ | 500-25 Т1.75 | 500 | 25 | 2x300 | 2260 | 650,6 |
| Т1.76.00.000.СБ | 500-25 Т1.76 | 500 | 25 | 2x500 | 3060 | 756,2 |
| Т1.77.00.000.СБ | 600-25 Т1.77 | 600 | 25 | 2x300 | 2280 | 779,9 |
| Т1.78.00.000.СБ | 600-25 Т1.78 | 600 | 25 | 2x500 | 3080 | 911,9 |
| Т1.79.00.000.СБ | 700-25 Т1.79 | 700 | 25 | 2x300 | 2280 | 983,5 |
| Т1.80.00.000.СБ | 700-25 Т1.80 | 700 | 25 | 2x500 | 3080 | 1155,7 |
| Т1.81.00.000.СБ | 800-25 Т1.81 | 800 | 25 | 2x300 | 2280 | 1161,1 |
| Т1.82.00.000.СБ | 800-25 Т1.82 | 800 | 25 | 2x500 | 3080 | 1364,6 |
