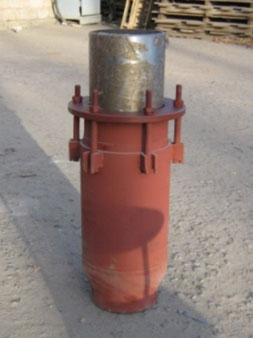

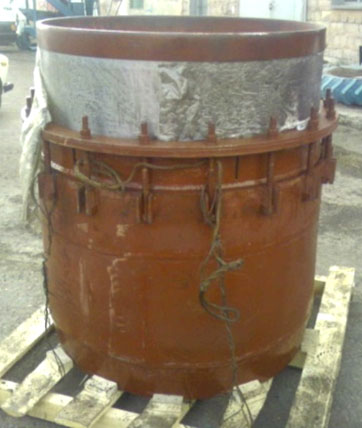

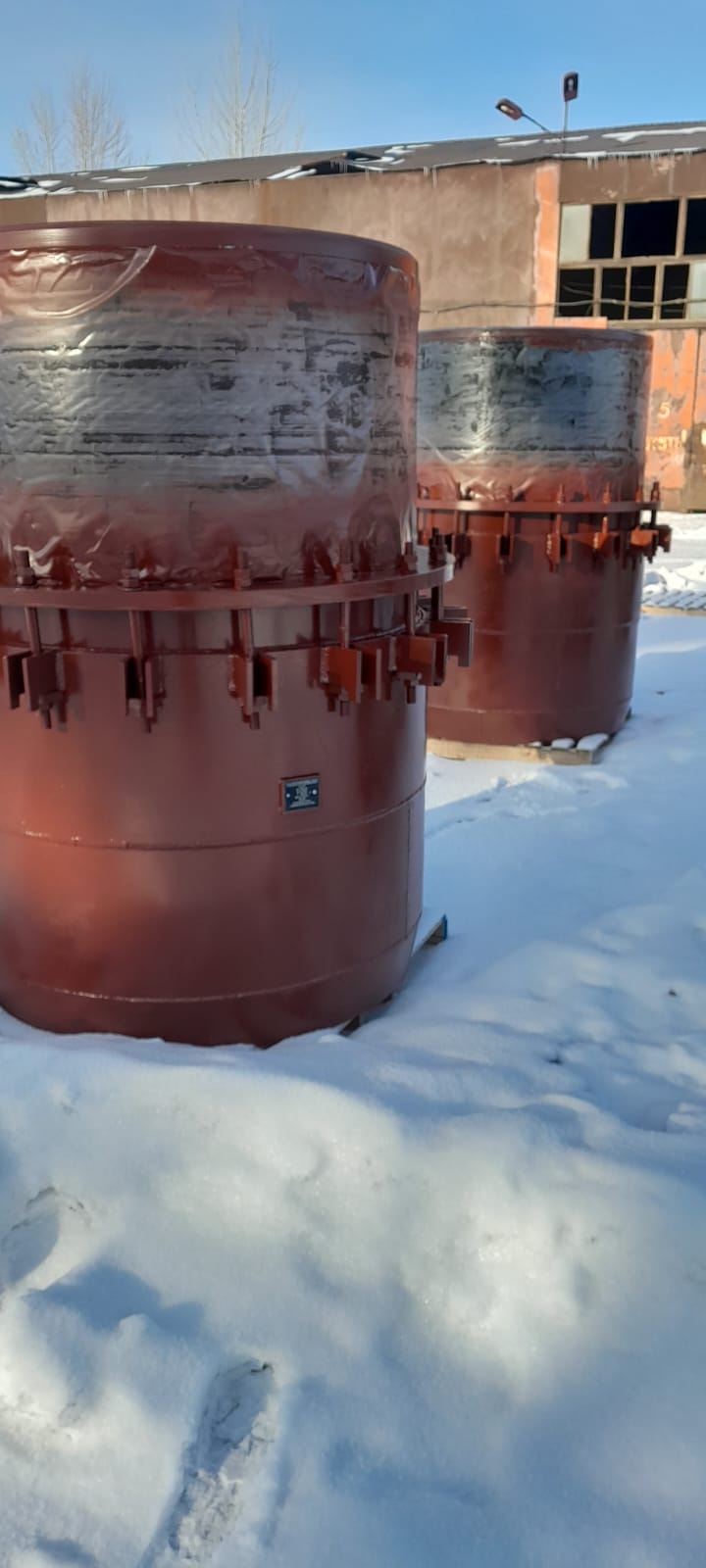

Назначение: Компенсаторы сальниковые предназначены для компенсации тепловых расширений трубопроводов паровых и водяных тепловых сетей.
Условия эксплуатации: Рабочая среда: вода и пар
Давление рабочей среды: Рy до 25 кгс/см²
Температура рабочей среды: вода до 200°С и пар до 300°С
| Обозначение | Наим-ние для спецификаций | Условный проход, Ду, мм | Давление, кгс/см2 | Компенс. Способ., мм | Масса, кг |
|---|---|---|---|---|---|
| ТС-579.00.000-00 | 100-25-ТС-579-00 | 100 | 25 | 240 | 25 |
| ТС-579.00.000-01 | 125-25-ТС-579-01 | 125 | 25 | 240 | 30 |
| ТС-579.00.000-02 | 150-25-ТС-579-02 | 150 | 25 | 240 | 54 |
| ТС-579.00.000-03 | 200-25-ТС-579-03 | 200 | 25 | 190 | 99 |
| ТС-579.00.000-04 | 200-25-ТС-579-04 | 200 | 25 | 340 | 115 |
| ТС-579.00.000-05 | 250-25-ТС-579-05 | 250 | 25 | 190 | 129 |
| ТС-579.00.000-06 | 250-25-ТС-579-06 | 250 | 25 | 340 | 155 |
| ТС-579.00.000-07 | 300-25-ТС-579-07 | 300 | 25 | 190 | 175 |
| ТС-579.00.000-08 | 300-25-ТС-579-08 | 300 | 25 | 340 | 207 |
| ТС-579.00.000-09 | 350-25-ТС-579-09 | 350 | 25 | 190 | 218 |
| ТС-579.00.000-10 | 350-25-ТС-579-10 | 350 | 25 | 340 | 246 |
| ТС-579.00.000-11 | 400-25-ТС-579-11 | 400 | 25 | 200 | 268 |
| ТС-579.00.000-12 | 400-25-ТС-579-12 | 400 | 25 | 400 | 315 |
| ТС-579.00.000-13 | 500-25-ТС-579-13 | 500 | 25 | 250 | 375 |
| ТС-579.00.000-14 | 500-25-ТС-579-14 | 500 | 25 | 450 | 439 |
| ТС-579.00.000-15 | 600-25-ТС-579-15 | 600 | 25 | 250 | 480 |
| ТС-579.00.000-16 | 600-25-ТС-579-16 | 600 | 25 | 450 | 562 |
| ТС-579.00.000-17 | 700-25-ТС-579-17 | 700 | 25 | 250 | 587 |
| ТС-579.00.000-18 | 700-25-ТС-579-18 | 700 | 25 | 450 | 688 |
| ТС-579.00.000-19 | 800-25-ТС-579-19 | 800 | 25 | 250 | 729 |
| ТС-579.00.000-20 | 800-25-ТС-579-20 | 800 | 25 | 450 | 859 |
| ТС-579.00.000-21 | 900-25-ТС-579-21 | 900 | 25 | 320 | 830 |
| ТС-579.00.000-22 | 900-25-ТС-579-22 | 900 | 25 | 520 | 1078 |
| ТС-579.00.000-23 | 1000-25-ТС-579- 23 | 1000 | 25 | 320 | 1148 |
| ТС-579.00.000-24 | 1000-25-ТС-579- 24 | 1000 | 25 | 520 | 1333 |
| ТС-579.00.000-25 | 1200-25-ТС-579- 25 | 1200 | 25 | 320 | 1555 |
| ТС-579.00.000-26 | 1200-25-ТС-579- 26 | 1200 | 25 | 520 | 1825 |
| ТС-579.00.000-27 | 1400-25-ТС-579- 27 | 1400 | 25 | 320 | 2036 |
| ТС-579.00.000-28 | 1400-25-ТС-579- 28 | 1400 | 25 | 520 | 2372 |
| ТС-579.00.000-29 | 500-16-ТС-579-29 | 500 | 16 | 250 | 320 |
| ТС-579.00.000-30 | 500-16-ТС-579-30 | 500 | 16 | 450 | 379 |
| ТС-579.00.000-31 | 600-16-ТС-579-31 | 600 | 16 | 250 | 383 |
| ТС-579.00.000-32 | 600-16-ТС-579-32 | 600 | 16 | 450 | 453 |
| ТС-579.00.000-33 | 700-16-ТС-579-33 | 700 | 16 | 250 | 459 |
| ТС-579.00.000-34 | 700-16-ТС-579-34 | 700 | 16 | 450 | 537 |
| ТС-579.00.000-35 | 800-16-ТС-579-35 | 800 | 16 | 250 | 585 |
| ТС-579.00.000-36 | 800-16-ТС-579-36 | 800 | 16 | 450 | 692 |
| ТС-579.00.000-37 | 900-16-ТС-579-37 | 900 | 16 | 320 | 740 |
| ТС-579.00.000-38 | 900-16-ТС-579-38 | 900 | 16 | 520 | 862 |
| ТС-579.00.000-39 | 1000-16-ТС-579- 39 | 1000 | 16 | 320 | 908 |
| ТС-579.00.000-40 | 1000-16-ТС-579- 40 | 1000 | 16 | 520 | 1060 |
| ТС-579.00.000-41 | 1200-16-ТС-579- 41 | 1200 | 16 | 320 | 1150 |
| ТС-579.00.000-42 | 1200-16-ТС-579- 42 | 1200 | 16 | 520 | 1332 |
| ТС-579.00.000-43 | 1400-16-ТС-579- 43 | 1400 | 16 | 320 | 1476 |
| ТС-579.00.000-44 | 1400-16-ТС-579- 44 | 1400 | 16 | 520 | 1718 |
