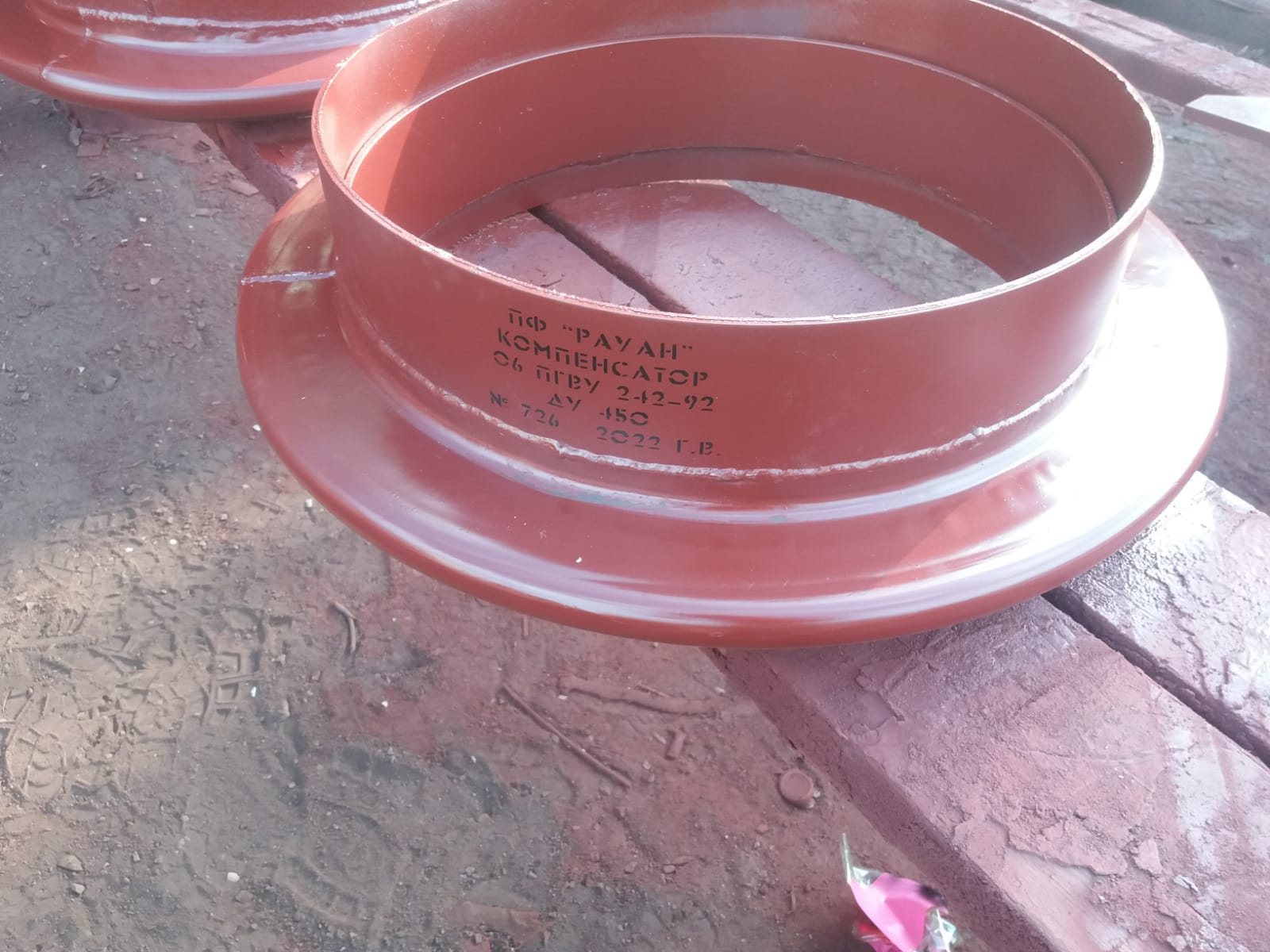

Компенсатор линзовый осевой ПГВУ 242

Компенсаторы круглые ПГВУ ду 200-6000 мм

Компенсаторы линзовые круглые ПГВУ предназначены для компенсации температурных удлинений круглых газовоздухопроводов. Выпускаемые размеры в пределах Dу 200 – 6000.

Для компенсаторов с Dу более 1000 предусмотрены два исполнения:

— исполнение 1 – без фланца;

— исполнение 2 – с фланцем из равнобоких уголков.

Компенсаторы применяются в неагрессивных и малоагрессивных средах с избыточным давлением до 2000 мм вод. Столба (0,02 МПа) и температурой среды — 40 +425 °С.

Компенсаторы круглые однолинзовые ПГВУ 242-(76,86,92)

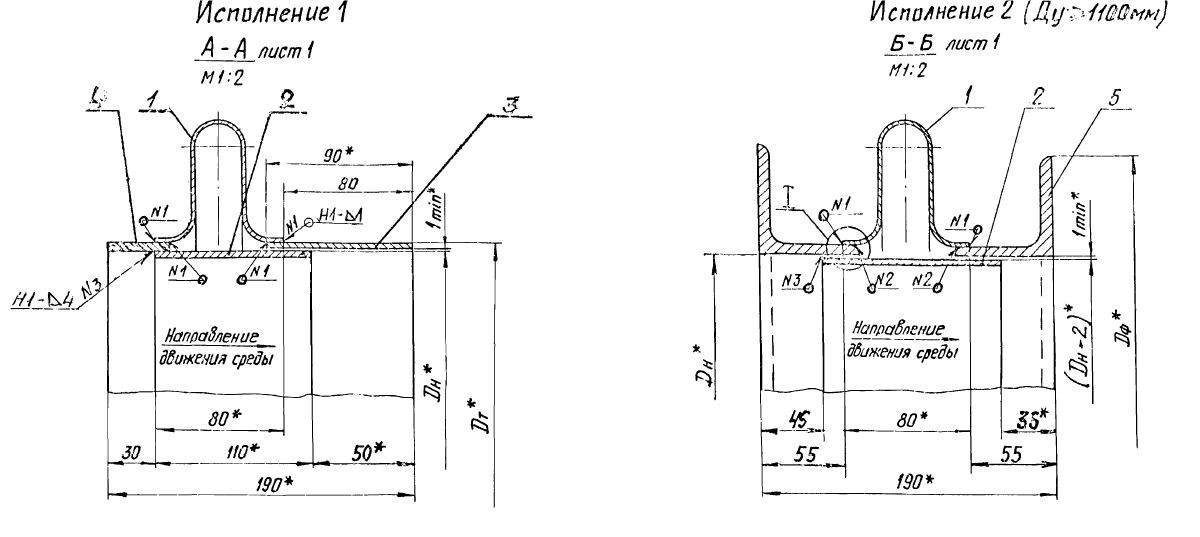

Техническая схема: Компенсатор линзовый осевой ПГВУ 242

Обозначение компенсаторов	Проход условный, Dy	D	Dh	Dt	Dф	Жесткость компенсатора, Rk, кгс	Масса, кг исп 1	Масса, кг исп 2
01 ПГВУ 242	200	382	219	230		206	6,02
02 ПГВУ 242	250	436	273	284		236	7,43
03 ПГВУ 242	300	488	325	336		268	8,77
04 ПГВУ 242	350	540	377	388		298	10,07
05 ПГВУ 242	400	589	426	437		317	11,37
06 ПГВУ 242	450	641	478	489		357	12,67
07 ПГВУ 242	500	693	530	541		388	14,00
08 ПГВУ 242	600	793	630	641		447	16,57
09 ПГВУ 242	700	883	720	731		487	18,86
10 ПГВУ 242	800	983	820	831		558	21,43
11 ПГВУ 242	900	1083	920	931		616	24,00
12 ПГВУ 242	1000	1183	1020	1031		677	26,56
13 ПГВУ 242	1100	1283	1120	1131	1257	733	29,12	69,92
14 ПГВУ 242	1200	1383	1220	1231	1357	794	31,69	76,00
15 ПГВУ 242	1300	1483	1320	1331	1457	851	34,25	82,03
16 ПГВУ 242	1400	1583	1420	1431	1557	909	36,80	88,10
17 ПГВУ 242	1600	1783	1620	1631	1757	1031	41,94	100,22
18 ПГВУ 242	1800	1983	1820	1831	1957	1142	47,07	112,34
19 ПГВУ 242	2000	2183	2020	2031	2157	1262	52,20	124,42
20 ПГВУ 242	2200	2383	2220	2231	2357	1382	57,31	136,55
21 ПГВУ 242	2400	2583	2420	2431	2557	1496	62,44	148,66
22 ПГВУ 242	2800	2983	2820	2831	2957	1743	72,69	172,89
23 ПГВУ 242	3200	3383	3220	3231	3357	1957	82,95	197,14
24 ПГВУ 242	3400	3583	3420	3431	3557	2082	88,08	209,25
25 ПГВУ 242	3600	3783	3620	3631	3757	2209	93,20	221,34
26 ПГВУ 242	3800	3983	3820	3831	3957	2319	98,34	233,45
27 ПГВУ 242	3950	4133	3920	3981	4107	2392	102,18	242,55
28 ПГВУ 242	4000	4183	4020	4031	4157	2434	103,47	245,59
29 ПГВУ 242	4200	4383	4220	4231	4357	2553	108,59	257,70
30 ПГВУ 242	4400	4583	4420	4431	4557	2661	113,71	269,81
31 ПГВУ 242	4500	4683	4520	4531	4657	2735	116,28	275,87
32 ПГВУ 242	4600	4783	4620	4631	4757	2802	118,83	281,92
33 ПГВУ 242	4800	4983	4820	4831	4957	2901	123,97	294,06
34 ПГВУ 242	5000	5183	5020	5031	5157	3003	129,11	306,22
35 ПГВУ 242	5200	5383	5220	5231	5357	3124	134,23	318,26
36 ПГВУ 242	5400	5583	5420	5431	5557	3298	139,35	330,37
37 ПГВУ 242	5600	5783	5620	5631	5757	3361	144,49	342,49
38 ПГВУ 242	5800	5983	5820	5831	5957	3475	149,61	354,62
39 ПГВУ 242	6000	6183	6020	6031	6157	3593	154,73	366,73
