Компенсатор линзовый осевой ПГВУ 243

Компенсаторы круглые ПГВУ ду 200-6000 мм

Компенсаторы линзовые круглые ПГВУ предназначены для компенсации температурных удлинений круглых газовоздухопроводов. Выпускаемые размеры в пределах Dу 200 – 6000.

Для компенсаторов с Dу более 1000 предусмотрены два исполнения:

— исполнение 1 – без фланца;

— исполнение 2 – с фланцем из равнобоких уголков.

Компенсаторы применяются в неагрессивных и малоагрессивных средах с избыточным давлением до 2000 мм вод. Столба (0,02 МПа) и температурой среды — 40 +425 °С.

Компенсаторы круглые однолинзовые ПГВУ 243-(76,86,92)

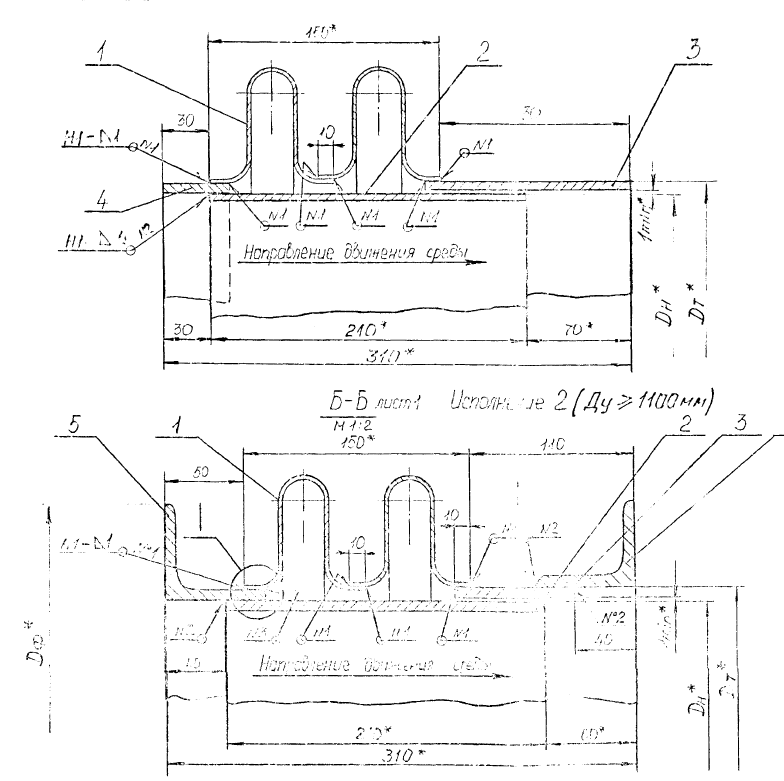

Техническая схема: Компенсатор линзовый осевой ПГВУ 243

Обозначение компенсаторов	Проход условный, Dy	D	Dh	Dt	Dф	Жесткость компенсатора, Rk, кгс	Масса, кг исп 1	Масса, кг исп 2
01 ПГВУ 243	200	382	219	230		206	9,86
02 ПГВУ 243	250	436	273	284		236	12,16
03 ПГВУ 243	300	488	325	336		268	14,24
04 ПГВУ 243	350	540	377	388		298	16,41
05 ПГВУ 243	400	589	426	437		317	18,44
06 ПГВУ 243	450	641	478	489		357	20,59
07 ПГВУ 243	500	693	530	541		388	22,74
08 ПГВУ 243	600	793	630	641		447	26,89
09 ПГВУ 243	700	883	720	731		487	30,60
10 ПГВУ 243	800	983	820	831		558	34,76
11 ПГВУ 243	900	1083	920	931		616	38,90
12 ПГВУ 243	1000	1183	1020	1031		677	43,05
13 ПГВУ 243	1100	1283	1120	1131	1257	733	47,49	84,66
14 ПГВУ 243	1200	1383	1220	1231	1357	794	51,34	92,02
15 ПГВУ 243	1300	1483	1320	1331	1457	851	55,48	99,32
16 ПГВУ 243	1400	1583	1420	1431	1557	909	59,58	106,66
17 ПГВУ 243	1600	1783	1620	1631	1757	1031	67,89	121,36
18 ПГВУ 243	1800	1983	1820	1831	1957	1142	76,18	136,05
19 ПГВУ 243	2000	2183	2020	2031	2157	1262	84,43	150,69
20 ПГВУ 243	2200	2383	2220	2231	2357	1382	92,73	165,38
21 ПГВУ 243	2400	2583	2420	2431	2557	1496	101,03	180,07
22 ПГВУ 243	2800	2983	2820	2831	2957	1743	117,58	209,42
23 ПГВУ 243	3200	3383	3220	3231	3357	1957	134,17	233,81
24 ПГВУ 243	3400	3583	3420	3431	3557	2082	142,45	253,48
25 ПГВУ 243	3600	3783	3620	3631	3757	2209	150,73	258,14
26 ПГВУ 243	3800	3983	3820	3831	3957	2319	159,02	282,82
27 ПГВУ 243	3950	4133	3970	3981	4107	2392	165,24	293,85
28 ПГВУ 243	4000	4183	4020	4031	4157	2434	167,29	297,51
29 ПГВУ 243	4200	4383	4220	4231	4357	2553	175,60	302,20
30 ПГВУ 243	4400	4583	4420	4431	4557	2661	183,86	326,86
31 ПГВУ 243	4500	4683	4520	4531	4657	2735	188,02	334,22
32 ПГВУ 243	4600	4783	4620	4631	4757	2802	192,15	341,55
33 ПГВУ 243	4800	4983	4820	4831	4957	2901	200,45	355,26
34 ПГВУ 243	5000	5183	5020	5031	5157	3003	208,73	370,98
35 ПГВУ 243	5200	5383	5220	5231	5357	3124	217,02	385,59
36 ПГВУ 243	5400	5583	5420	5431	5557	3298	225,28	400,25
37 ПГВУ 243	5600	5783	5620	5631	5757	3361	233,58	414,84
38 ПГВУ 243	5800	5983	5820	5831	5957	3475	241,87	429,65
39 ПГВУ 243	6000	6183	6020	6031	6157	3593	250,13	448,31
