Компенсатор линзовый осевой ПГВУ 244

Компенсаторы круглые ПГВУ ду 200-6000 мм

Компенсаторы линзовые круглые ПГВУ предназначены для компенсации температурных удлинений круглых газовоздухопроводов. Выпускаемые размеры в пределах Dу 200 – 6000.

Для компенсаторов с Dу более 1000 предусмотрены два исполнения:

— исполнение 1 – без фланца;

— исполнение 2 – с фланцем из равнобоких уголков.

Компенсаторы применяются в неагрессивных и малоагрессивных средах с избыточным давлением до 2000 мм вод. Столба (0,02 МПа) и температурой среды — 40 +425 °С.

Компенсаторы круглые однолинзовые ПГВУ 244-(76,86,92)

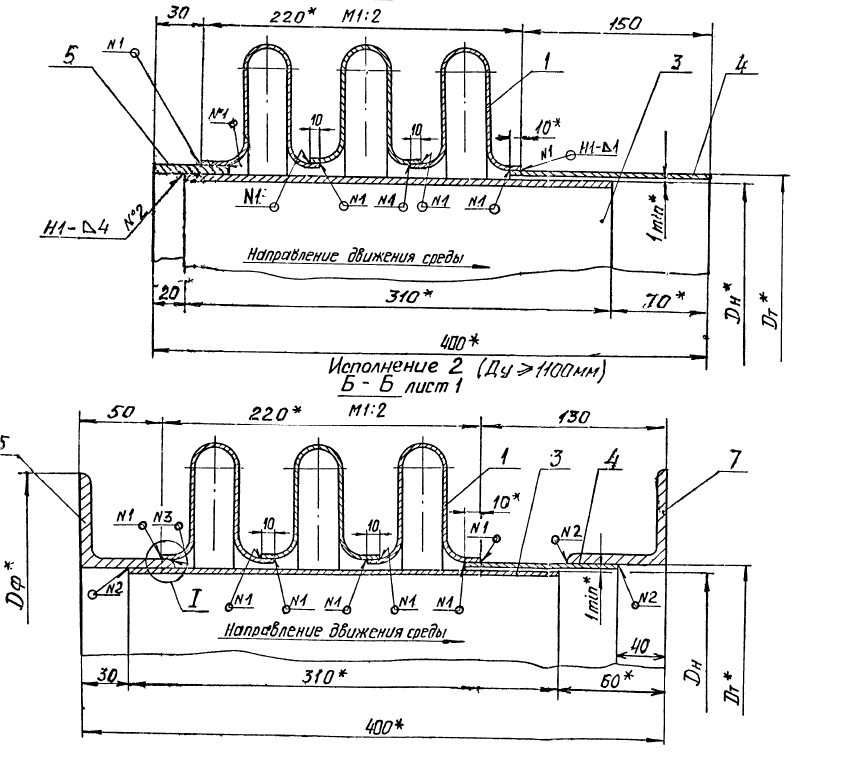

Техническая схема: Компенсатор линзовый осевой ПГВУ 244

Обозначение компенсаторов	Проход условный, Dy	D	Dh	Dt	Dф	Жесткость компенсатора, Rk, кгс	Масса, кг исп 1	Масса, кг исп 2
01 ПГВУ 244	200	382	219	230		206	14,13
02 ПГВУ 244	250	436	273	284		236	17,42
03 ПГВУ 244	300	488	325	336		268	20,45
04 ПГВУ 244	350	540	377	388		298	23,49
05 ПГВУ 244	400	589	426	437		317	26,45
06 ПГВУ 244	450	641	478	489		357	29,40
07 ПГВУ 244	500	693	530	541		388	32,55
08 ПГВУ 244	600	793	630	641		447	38,47
09 ПГВУ 244	700	883	720	731		487	43,77
10 ПГВУ 244	800	983	820	831		558	49,72
11 ПГВУ 244	900	1083	920	931		616	55,63
12 ПГВУ 244	1000	1183	1020	1031		677	61,53
13 ПГВУ 244	1100	1283	1120	1131	1257	733	67,55	106,05
14 ПГВУ 244	1200	1383	1220	1231	1357	794	73,33	115,85
15 ПГВУ 244	1300	1483	1320	1331	1457	851	79,29	125,45
16 ПГВУ 244	1400	1583	1420	1431	1557	909	85,17	134,30
17 ПГВУ 244	1600	1783	1620	1631	1757	1031	97,06	152,50
18 ПГВУ 244	1800	1983	1820	1831	1957	1142	108,88	171,45
19 ПГВУ 244	2000	2183	2020	2031	2157	1262	120,30	189,90
20 ПГВУ 244	2200	2383	2220	2231	2357	1382	132,52	208,47
21 ПГВУ 244	2400	2583	2420	2431	2557	1496	144,37	220,05
22 ПГВУ 244	2800	2983	2820	2831	2957	1743	168,03	264,04
23 ПГВУ 244	3200	3383	3220	3231	3357	1957	191,72	301,13
24 ПГВУ 244	3400	3583	3420	3431	3557	2082	203,55	319,64
25 ПГВУ 244	3600	3783	3620	3631	3757	2209	215,38	338,16
26 ПГВУ 244	3800	3983	3820	3831	3957	2319	227,23	356,69
27 ПГВУ 244	3950	4133	3970	3981	4107	2392	236,11	370,60
28 ПГВУ 244	4000	4183	4020	4031	4157	2434	239,05	375,22
29 ПГВУ 244	4200	4383	4220	4231	4357	2553	250,90	393,76
30 ПГВУ 244	4400	4583	4420	4431	4557	2661	262,71	412,26
31 ПГВУ 244	4500	4683	4520	4531	4657	2735	268,65	421,54
32 ПГВУ 244	4600	4783	4620	4631	4757	2802	274,56	430,80
33 ПГВУ 244	4800	4983	4820	4831	4957	2901	286,41	449,35
34 ПГВУ 244	5000	5183	5020	5031	5157	3003	298,25	467,90
35 ПГВУ 244	5200	5383	5220	5231	5357	3124	310,08	485,39
36 ПГВУ 244	5400	5583	5420	5431	5557	3298	321,69	504,89
37 ПГВУ 244	5600	5783	5620	5631	5757	3361	333,74	523,43
38 ПГВУ 244	5800	5983	5820	5831	5957	3475	345,59	541,98
39 ПГВУ 244	6000	6183	6020	6031	6157	3593	357,41	560,48
