Компенсатор линзовый прямоугольный ПГВУ
Компенсаторы линзовые прямоугольные предназначены для компенсации
температурных удлинений круглых и прямоугольных газовоздуховодов (ПГВУ) тепловых
электростанций и других предприятий потребителей. Работают в условиях неагрессивных
и малоагрессивных средах, включая трубопроводы, на которые распространяются
«Правила пара и горячей воды».
Компенсаторы линзовые прямоугольные осевые изготовленные по ПГВУ имеют
следующие параметры:
 Диаметры (Ду) от 300×400 до 7850×8000 мм;
 Давление (Ру) до 0,015 МПа;
 Компенсирующая способность для 1-но линзового до 10 мм, 2-х линзового до 20
мм, 3-х линзового до 30, 4-х линзового до 40 мм при работе линзы только на
сжатие без предварительной холодной растяжки, при 1000 циклах нагружения
компенсатора. Если компенсатор при монтаже будет растянут на ту же величину,
то общая компенсирующая способность удвоится;
 Температура от -20 до +425 °С;

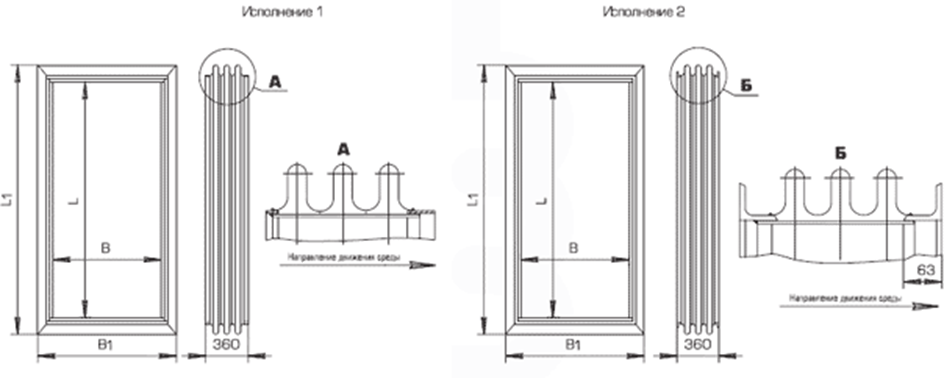

 Для компенсаторов размерами до 1200×1600 мм возможно как исполнение 2 –
фланцевое так и исполнение 1 – под приварку;
 Также для напора не более 1500 мм.в.ст. могут применяться и шарнирные схемы
компенсации, как угловые.
