Компенсаторы ПГВУ со складывающимися углами (гармониковые) применяются для компенсации температурных удлинений и поглощения деформаций прямоугольных газовоздухопроводов. Благодаря нестандартной форме линз (в отличии от компенсаторов ПГВУ с линзой 75 мм) эти компенсаторы при маленькой строительной длине способны компенсировать смещения в несколько раз больше, чем компенсаторы ПГВУ с одинаковой строительной длинной.

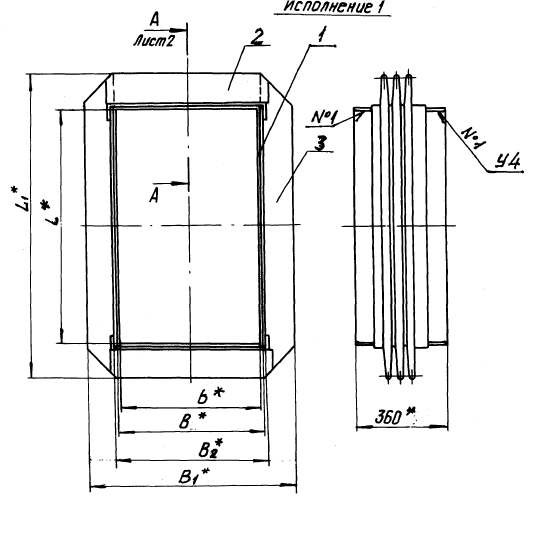

По способу крепления к трубопроводу, линзовые компенсаторы ПГВУ изготавливают в двух исполнениях:
исполнение 1 (под приварку)— сварное крепление служит для жесткой фиксации компенсатора к воздуховоду круглого или иного сечения путем сваривания конца трубопровода с концевыми деталями компенсатора, которые имеют одинаковое сечение и толщину. Такой вид крепления обеспечивает надежное герметичное соединение компенсатора.
исполнение 2 (фланцевое)— фланцевое крепление компенсатора служит для жесткой фиксации к ответному фланцу трубопровода и благодаря наличию фланца обеспечивается разъемное соединение элементов трубопровода и быстрая их замена, но этот способ требует контроля межфланцевого уплотнения.
Компенсаторы применяются в неагрессивных и малоагрессивных средах с избыточным давлением до 1500 мм вод. cтолба (0,015 МПа) и температурой среды от – 20 до +4250С. Гармониковые компенсаторы изготавливаются в соответствие с ПГВУ в зависимости от требуемой компенсирующей способности. Так же имеем возможность изготовления данных компенсаторов по чертежам заказчика.
| Обозначение | Условный проход b* × l* | B* | B₁* | L* | L₁* | Компенсирующая способность Δ , мм | Жесткость линз компенсатора Ксж, кН/мм(кгс/мм) | Исполнение 1, масса кг | Исполнение 2, масса кг |
|---|---|---|---|---|---|---|---|---|---|
| 01 ПГВУ 308 | 300 * 400 | 310 | 520 | 410 | 620 | ± 39 | 0,24 (24) | 33,2 | 41,8 |
| 02 | 300 * 500 | 310 | 520 | 510 | 720 | ± 39 | 0,26 (26) | 38,3 | 48,4 |
| 03 | 300 * 600 | 310 | 520 | 610 | 820 | ± 39 | 0,28 (28) | 42,6 | 54,0 |
| 04 | 400 * 500 | 410 | 620 | 510 | 720 | ± 39 | 0,28 (28) | 42,6 | 54,0 |
| 05 | 400 * 600 | 410 | 620 | 610 | 820 | ± 39 | 0,30 (30) | 47,0 | 58,6 |
| 06 | 400 * 800 | 410 | 620 | 810 | 1020 | ± 39 | 0,34 (34) | 55,5 | 70,0 |
| 07 | 500 * 600 | 510 | 720 | 610 | 820 | ± 39 | 0,32 (32) | 51,6 | 64,6 |
| 08 | 500 * 800 | 510 | 720 | 810 | 1020 | ± 39 | 0,36 (36) | 60,6 | 76,0 |
| 09 | 500 * 1000 | 510 | 720 | 1010 | 1220 | ± 39 | 0,40 (40) | 69,4 | 86,8 |
| 10 | 600 * 800 | 610 | 820 | 810 | 1020 | ± 39 | 0,38 (38) | 64,8 | 81,4 |
| 11 | 600 * 1000 | 610 | 820 | 1010 | 1220 | ± 39 | 0,42 (42) | 73,6 | 92,2 |
| 12 | 600 * 1200 | 610 | 820 | 1210 | 1420 | ± 39 | 0,46 (46) | 82,6 | 103,7 |
| 13 | 800 * 1000 | 810 | 1020 | 1010 | 1220 | ± 39 | 0,46 (46) | 84,8 | 103,7 |
| 14 | 800 * 1200 | 810 | 1020 | 1210 | 1420 | ± 39 | 0,50 (50) | 91,5 | 114,4 |
| 15 | 800 * 1600 | 810 | 1020 | 1610 | 1820 | ± 39 | 0,58 (58) | 109,4 | 136,4 |
| 16 | 1000 * *1200 | 1010 | 1220 | 1210 | 1420 | ± 39 | 0,54 (54) | 100,2 | 124,8 |
| 17 | 1000 * 1400 | 1010 | 1220 | 1410 | 1620 | ± 39 | 0,58 (58) | 100,4 | 136,4 |
| 18 | 1000 * 1600 | 1010 | 1220 | 1610 | 1820 | ± 39 | 0,62 (62) | 117,8 | 146,6 |
| 19 | 1000 * 2000 | 1010 | 1220 | 2010 | 2220 | ± 39 | 0,70 (70) | 135,8 | 169,0 |
| 20 | 1200 * 1600 | 1210 | 1420 | 1610 | 1820 | ± 39 | 0,65 (65) | 126,9 | 158,0 |
| 21 | 1200 * 2000 | 1210 | 1420 | 2010 | 2220 | ± 39 | 0,74 (74) | 144,8 | 180,4 |
| 22 | 1200 * 2400 | 1210 | 1420 | 2410 | 2620 | ± 39 | 0,82 (82) | 162,2 | 202,2 |
| 23 | 1400 * 2000 | 1410 | 1620 | 2010 | 2220 | ± 39 | 0,79 (79) | 154,0 | 191,4 |
| 24 | 1600 * 2000 | 1610 | 1820 | 2010 | 2220 | ±39 | 0,82 (82) | 163,0 | 202,2 |
| 25 | 1600 * 2400 | 1610 | 1820 | 2410 | 2620 | ±39 | 0,92 (92) | 180,0 | 224,0 |
| 26 | 1600 * 3200 | 1610 | 1820 | 3210 | 3420 | ±39 | 1,06 (106) | 215,5 | 269,6 |
| 27 | 2000 * 2400 | 2010 | 2220 | 2410 | 2620 | ±39 | 0,98 (98) | 197,8 | 245,8 |
| 28 | 2000 * 3200 | 2010 | 2220 | 3210 | 3420 | ±39 | 1,14 (114) | 233,3 | 290,0 |
| 29 | 2000 * 4000 | 2010 | 2220 | 4010 | 4220 | ±39 | 1,30 (130) | 269,0 | 333,8 |
| 30 | 2400 * 3200 | 2410 | 2620 | 3210 | 3420 | ±39 | 1,22 (122) | 261,0 | 311,8 |
| 31 | 2400 * 4000 | 2410 | 2620 | 4010 | 4220 | ±39 | 1,38 (138) | 286,0 | 355,6 |
| 32 | 2500 * 4300 | 2510 | 2720 | 4310 | 4520 | ±39 | 1,46 (146) | 304,0 | 377,4 |
| 33 | 2500 * 5000 | 2510 | 2720 | 5010 | 5220 | ±39 | 1,60 (160) | 340,6 | 404,0 |
| 34 | 2500 * 5500 | 2510 | 2720 | 5510 | 5720 | ±39 | 1,70 (170) | 358,5 | 443,0 |
| 35 | 2500 * 6800 | 2510 | 2720 | 6810 | 7020 | ±39 | 1,96 (196) | 415,1 | 515,1 |
| 36 | 2500 * 7500 | 2510 | 2720 | 7510 | 7720 | ±39 | 2,10 (210) | 445,9 | 553,5 |
| 37 | 2800 * 4000 | 2810 | 3020 | 4010 | 4220 | ±39 | 1,46 (146) | 304,5 | 378,2 |
| 38 | 2800 * 5200 | 2810 | 3020 | 5210 | 5420 | ±39 | 1,50 (150) | 358,5 | 444,2 |
| 39 | 3000 * 4300 | 3010 | 3220 | 4310 | 4520 | ±39 | 1,56 (156) | 327,5 | 405,0 |
| 40 | 3000 * 6000 | 3010 | 3220 | 6010 | 6220 | ±39 | 1,90 (190) | 402,8 | 498,6 |
| 41 | 3500 * 7000 | 3510 | 3720 | 7010 | 7220 | ±39 | 2,20 (220) | 459,0 | 581,2 |
| 42 | 4000 * 5200 | 4010 | 4220 | 5210 | 5420 | ±39 | 1,91 (191) | 410,8 | 509,8 |
| 43 | 4000 * 7600 | 4010 | 4220 | 7610 | 7820 | ±39 | 2,40 (240) | 517,1 | 641,5 |
| 44 | 4600 * 9800 | 4610 | 4820 | 9810 | 10020 | ±39 | 2,96 (296) | 621,5 | 795,8 |
| 45 | 5000 * 7500 | 5010 | 5220 | 7510 | 7720 | ±39 | 2,60 (260) | 557,5 | 703,2 |
| 46 | 5000 * 10000 | 5010 | 5220 | 10010 | 10220 | ±39 | 3,10 (310) | 669,0 | 847,0 |
