Сальниковый компенсатор СК 2109

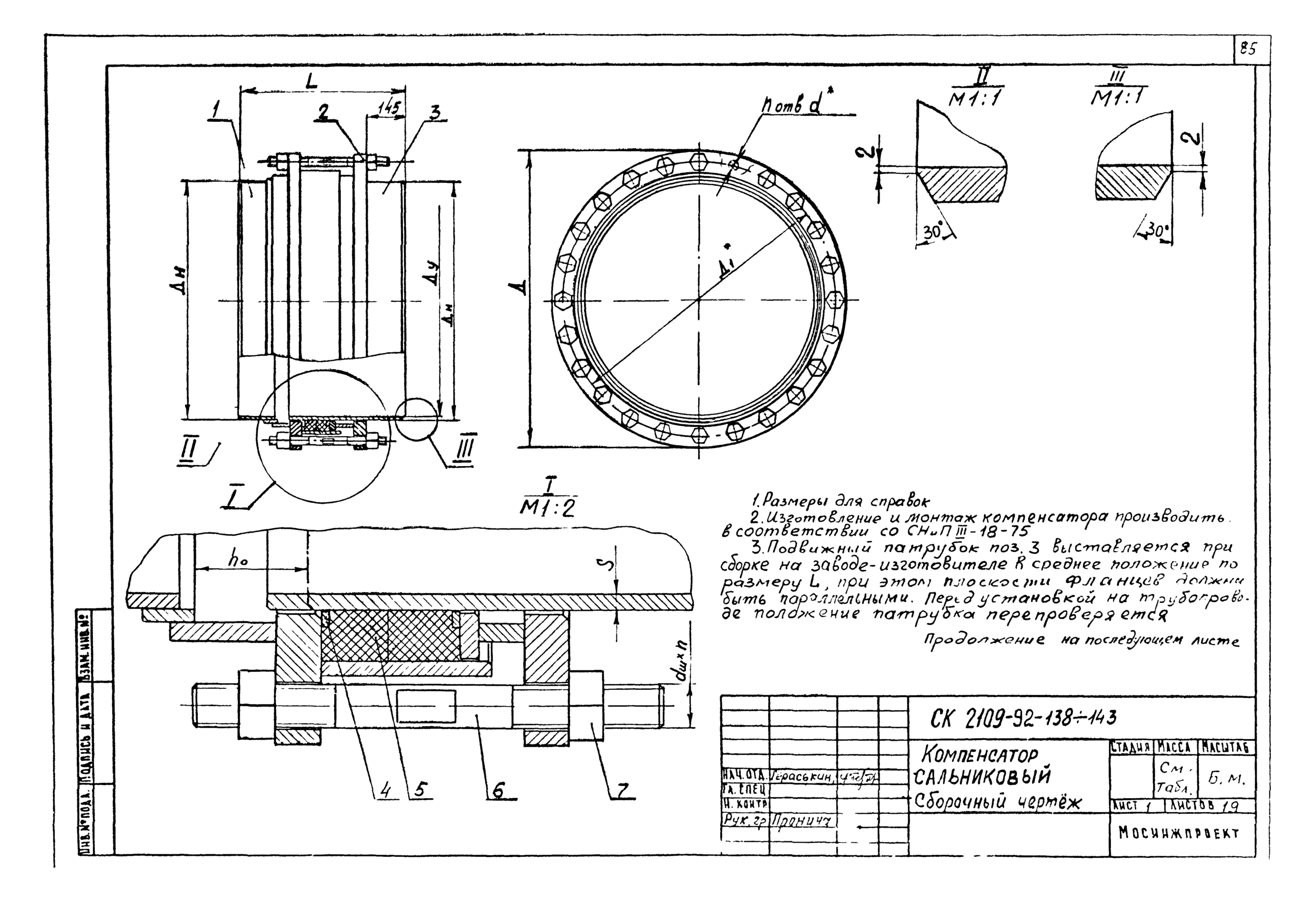

Сальниковый компенсатор СК 2109-92 изготавливается по одноименной типовой серии СК2109-92 «Детали и конструкции водопроводных сетей». Применяются такие компенсаторы для установки на трубопровод с целью компенсации возникающих температурных деформаций.

Сальниковый компенсатор СК2109-92: основные рабочие параметры

Корпус и основные элементы указанных компенсаторов изготавливаются из углеродистой стали марки ст.3, ст.20, ст.09Г2С.

Крепежные элементы — шпильки и гайки также применяются из соответствующих марок стали.

Рабочая среда — вода, не агрессивные жидкости.

Рабочее давление Ру, МПа (кгс/см2) — 1,0 (10).

Пробное давление Ру, МПа (кгс/см2) — 1,5 (15).

Условный диаметр компенсатора, мм — Ду600, Ду900, Ду1000, Ду1200, Ду1400, Ду1600.

Особенности конструкции

Отличаются компенсаторы СК2109-92 от других серий сальниковых компенсаторов меньшей строительной длиной, которая не изменяется в зависимости от диаметра трубопровода и составляет 565мм, а также своеобразной приплюснутой формой.
